Nhóm an toàn nồi hơi

Nhóm An toàn Nồi hơi là một tổ hợp quan trọng, tích hợp được thiết kế để cung cấp sự bảo vệ toàn diện và kiểm soát vận hành cho các hệ thống nồi hơi nước nóng. Chức năng chính của nó kết hợp ba cơ chế an toàn thiết yếu: van giảm áp để tự động giải phóng áp suất dư thừa và ngăn chặn tình trạng quá áp thảm khốc; đồng hồ đo áp suất để theo dõi trực quan áp suất hệ thống theo thời gian thực; và một van kết hợp độc đáo tích hợp các chức năng bổ sung như điều chỉnh dòng chảy, van một chiều hoặc tính năng van nạp để duy trì mực nước an toàn và ngăn dòng chảy ngược. Thiết bị tích hợp này đảm bảo an toàn hệ thống, vận hành ổn định và tuân thủ các quy định nghiêm ngặt về sưởi ấm, bảo vệ khỏi hư hỏng và các điều kiện nguy hiểm khi lắp đặt nồi hơi thương mại và dân dụng.

Tính năng và ứng dụng sản phẩm

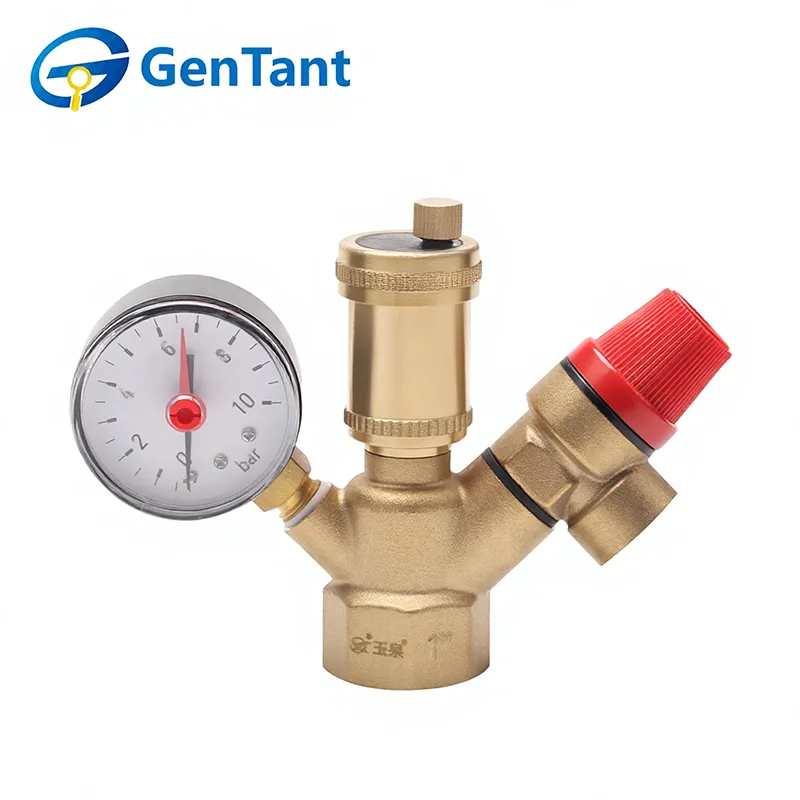

Nhóm An toàn Nồi hơi 1 là tổ hợp bảo vệ tích hợp cho hệ thống sưởi ấm tự động và nước nóng sinh hoạt (DHW) (lên đến 10 bar). Nó kết hợp ba chức năng quan trọng vào một thân đồng thau để đảm bảo hoạt động ổn định.

Bảo vệ áp suất: Van giảm áp an toàn tích hợp sẽ tự động xả nước nếu áp suất vượt quá giới hạn đã đặt, ngăn ngừa vỡ bể hoặc đường ống.

Loại bỏ không khí: Một lỗ thông hơi tự động liên tục xả khí, ngăn ngừa "khóa khí", tiếng ồn và ăn mòn bên trong.

Giám sát: Áp kế tích hợp cung cấp khả năng theo dõi trực quan theo thời gian thực về áp suất hệ thống.

Được sử dụng trong hệ thống sưởi ấm vòng kín và DHW, nó bảo vệ nồi hơi và máy nước nóng gián tiếp khỏi sự giãn nở nhiệt. Điều cần thiết là duy trì sự an toàn trong nhà riêng với các nguồn nhiệt khí, điện hoặc nhiên liệu rắn độc lập.

Thông số sản phẩm (Thông số kỹ thuật)

Thông số kỹ thuật

Áp suất danh nghĩa, MPa: 1,0

Áp suất thử nghiệm, MPa: 1,5

Nhiệt độ hoạt động trong đường ống: lên tới +120 ° C

Kích thước kết nối, inch: 1

Áp suất cài đặt van an toàn, bar: 3.0

Áp suất trung bình hoạt động tối thiểu, thanh: 0,05

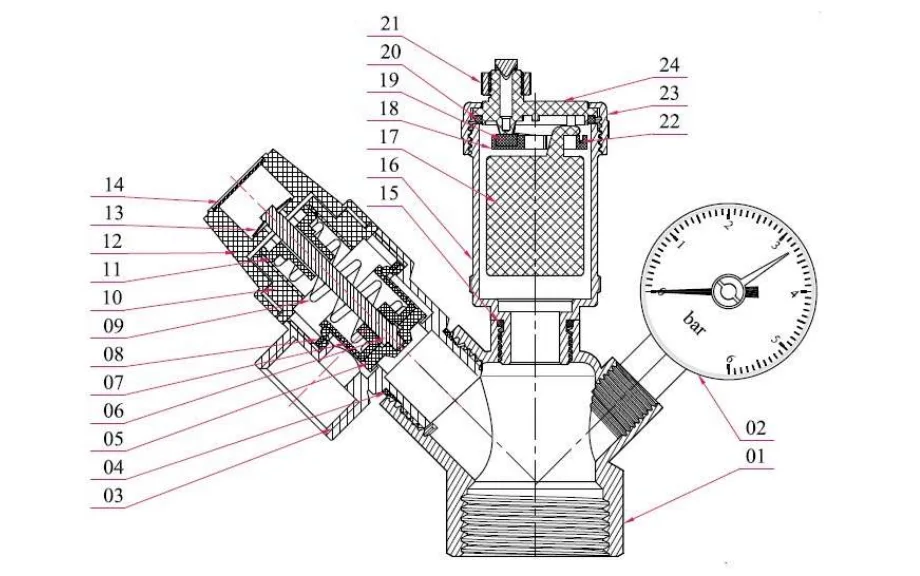

Thành phần vật liệu

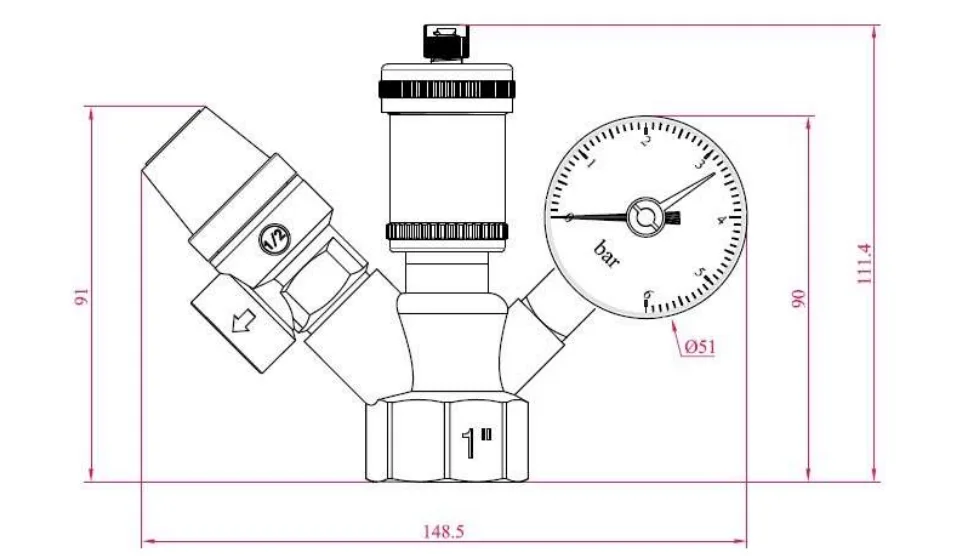

Kích thước sản phẩm

Nguyên tắc làm việc

Nhóm An toàn Nồi hơi 1 hoạt động như một "cơ quan giám sát" tự động cho hệ thống sưởi ấm của bạn. Sau khi vận hành thử, lỗ thông hơi tự động ngay lập tức bắt đầu thanh lọc khí bị mắc kẹt để đảm bảo lưu thông hiệu quả và ngăn ngừa ăn mòn.

Trong quá trình hoạt động bình thường, áp kế cung cấp chẩn đoán liên tục: số đọc thấp cho thấy sự cố rò rỉ hoặc hỏng bình giãn nở, trong khi số đọc cao cảnh báo hiện tượng quá nhiệt hoặc tạo hơi nước. Trong trường hợp khẩn cấp, nếu áp suất đạt đến giới hạn 3 bar, van an toàn sẽ kích hoạt ngay lập tức, xả chất lỏng dư thừa để ngăn chặn sự cố vỡ đường ống hoặc nồi hơi thảm khốc.

Hướng dẫn cài đặt và vận hành

Vị trí: Lắp đặt Nhóm an toàn lò hơi 1 trực tiếp tại đầu ra của bộ tạo nhiệt hoặc lò hơi.

Đường đi rõ ràng: Đảm bảo không có van ngắt nào được lắp đặt trên đường ống giữa Nhóm An toàn và thiết bị được bảo vệ.

Định hướng: Lắp thiết bị sao cho lỗ thông hơi và van an toàn thẳng đứng hoàn toàn. Đặt đồng hồ đo áp suất sao cho người vận hành dễ dàng nhìn thấy.

Kiểm tra trước khi lắp đặt: Trước khi lắp đặt hoặc tháo dỡ, hãy xác minh rằng hệ thống đường ống đã được giảm áp hoàn toàn.

Yêu cầu về vận hành và an toàn

Giới hạn vận hành: Chỉ vận hành Nhóm an toàn trong phạm vi nhiệt độ và áp suất đã chỉ định (tối đa 1,0 MPa / 10 bar) như đã nêu trong hướng dẫn này.

Bảo trì phòng ngừa: Để ngăn ống van an toàn bị kẹt, hãy kiểm tra van theo cách thủ công ít nhất một lần mỗi tháng. Thực hiện kiểm tra này bằng cách xoay tay cầm van theo chiều kim đồng hồ cho đến khi nghe thấy tiếng tách rõ rệt.

Yêu cầu An toàn: Không bao giờ sử dụng Nhóm An toàn trong các hệ thống vượt quá áp suất tối đa định mức là 1,0 MPa.
