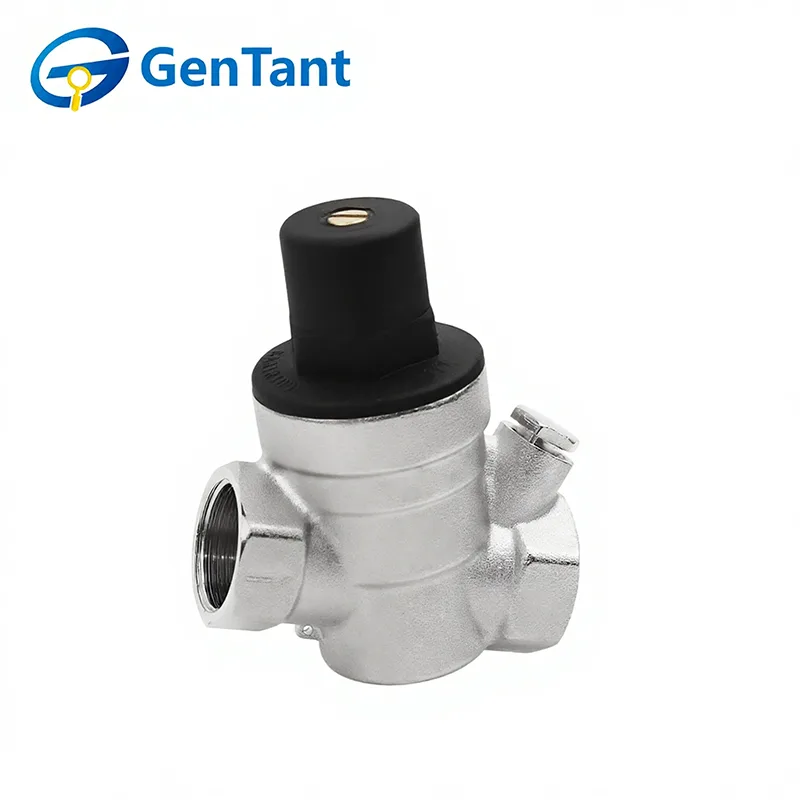

Van giảm áp suất màng

Van giảm áp suất màng là thiết bị được chế tạo chính xác rất quan trọng để duy trì áp suất hạ lưu ổn định, được kiểm soát trong hệ thống chất lỏng. Bằng cách sử dụng cơ chế màng nhạy cảm, chúng tự động điều chỉnh và giảm áp suất cao đến điểm đặt an toàn, xác định trước, đảm bảo bảo vệ đáng tin cậy cho đường ống, thiết bị cố định và thiết bị ở hạ lưu. Chức năng này rất quan trọng để ngăn ngừa hư hỏng, giảm thiểu hiện tượng búa nước, giảm tiêu thụ nước và nâng cao độ an toàn cũng như tuổi thọ tổng thể của mạng lưới cấp nước dân dụng, thương mại và thành phố.

Bằng cách ưu tiên cả tiến bộ công nghệ và tính toàn vẹn của sản phẩm, GenTant cung cấp Van giảm áp suất màng hiệu suất cao, đáp ứng nhu cầu chính xác của hệ thống thủy lực hiện đại, hỗ trợ hiệu quả hệ thống và an toàn vận hành trên toàn thế giới.

Tính năng và ứng dụng sản phẩm

Van giảm áp suất màng này duy trì áp suất hạ lưu ổn định bất kể biến động đầu vào. Nó có cấu trúc chắc chắn với mức áp suất PN25 và cho phép lắp đặt linh hoạt theo hướng ngang hoặc dọc mà không ảnh hưởng đến hiệu suất, điều chỉnh hoặc bịt kín.

Được sử dụng chủ yếu trong các hệ thống cấp nước đô thị, van được thiết kế để giảm và ổn định áp lực nước đầu vào cao và không ổn định, đảm bảo áp lực nước ổn định và an toàn cho các kết nối của người dùng cuối. Chức năng chính của nó là tự động duy trì áp suất hạ lưu ổn định ngay cả khi áp suất ngược dòng thay đổi.

Thông số sản phẩm (Thông số kỹ thuật)

Kiểu kết nối ren

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Thông số kỹ thuật

Áp suất làm việc tối đa cho phép (PN): 25 bar

Phạm vi điều chỉnh áp suất (Ps): 0,5 ~ 6 bar

Áp suất đầu ra Cài đặt gốc: 3 bar

Phạm vi nhiệt độ làm việc: 0oC (không đóng băng) ~ (80oC

Độ ồn (dB(A)): 30

Thành phần vật liệu

① Thân van, nắp van, ống van: HPb59-1

② Phần tử niêm phong: EPDM

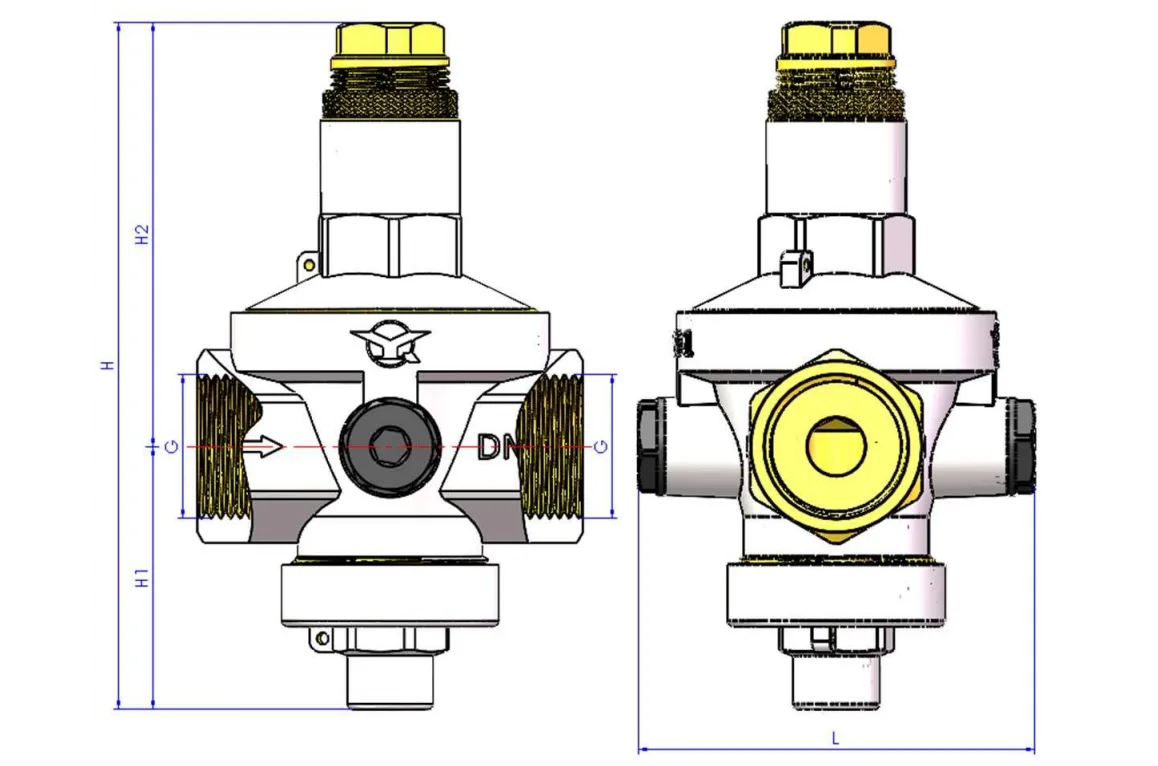

Kích thước sản phẩm

Cấu trúc sản phẩm và nguyên tắc làm việc

Nguyên tắc làm việc

Chức năng cốt lõi của Van giảm áp suất màng là điều chế chính xác áp suất đầu vào cao thành áp suất đầu ra ổn định, được hiệu chỉnh, từ đó bảo vệ tính toàn vẹn của hệ thống chất lỏng công nghiệp và sinh hoạt tiếp theo trước các sự kiện đột biến hoặc điều kiện quá áp cục bộ.

Về mặt cơ học, thiết bị thiết lập trạng thái cân bằng thủy lực bằng cách cân bằng hai lực chính: lực tĩnh tác dụng bởi lò xo căng trước, làm lệch van về vị trí mở, chống lại lực đóng động được tạo ra bởi áp suất chất lỏng ngược dòng tác động lên pít-tông bên trong. Sự cân bằng liên tục, tự kích hoạt này duy trì một cách hiệu quả trạng thái áp suất ổn định, giảm ở hạ lưu, tối ưu hóa cả việc phân phối chất lỏng và bảo vệ hệ thống.

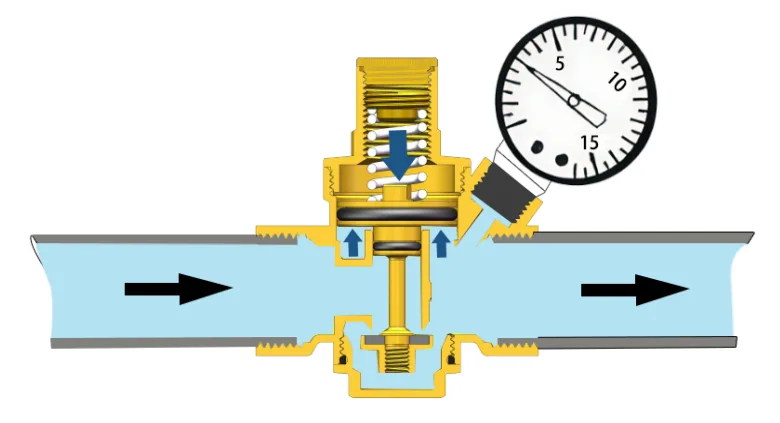

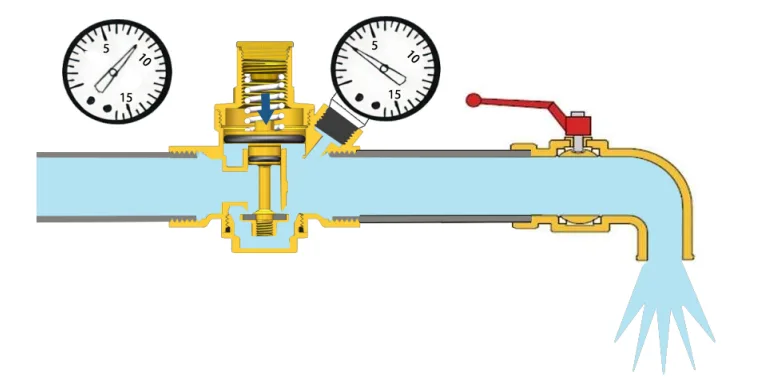

Trạng thái hoạt động trong quá trình tiêu thụ nước

Khi vòi nước mở, lực do lò xo bên trong tác dụng sẽ vượt qua áp suất thủy lực hướng lên tác dụng lên bề mặt dưới của piston. Do đó, piston dịch chuyển xuống dưới, từ đó mở ra đường dẫn chất lỏng. Khi các vòi hạ lưu bổ sung được kích hoạt, áp suất ngược bên dưới pít-tông giảm đi, dẫn đến tốc độ dòng thể tích qua van giảm áp tăng theo tỷ lệ.

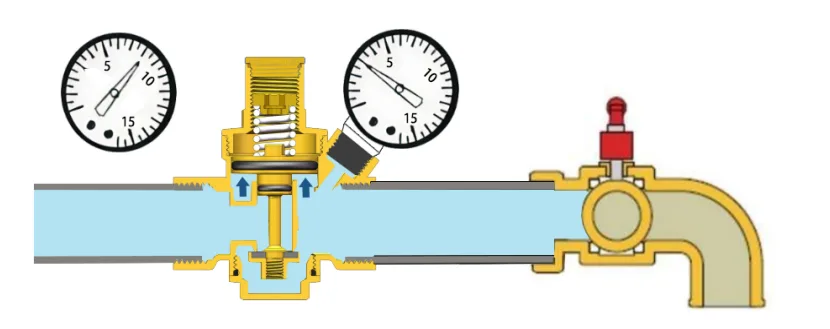

Trạng thái vận hành khi không có dòng chảy

Khi đóng vòi hạ lưu, áp suất thủy lực trong mạch hạ lưu tăng lên. Áp suất tăng lên này đẩy piston bên trong đi lên, bịt kín đường dẫn chất lỏng một cách hiệu quả và ổn định áp suất xuôi dòng tại điểm đặt được xác định trước. Việc đóng van giảm áp tức thời đạt được khi lực thủy lực hướng lên tác dụng lên pít-tông vượt quá lực phản tác dụng của cơ cấu lò xo bên trong.

Hướng dẫn cài đặt và vận hành

4.1 Trước khi lắp đặt van giảm áp, nên xả khí và bụi bẩn ra khỏi hệ thống đường ống.

4.2 Xác minh hướng dòng nước (được biểu thị bằng mũi tên trên thân van).

4.3 Van giảm áp có thể được lắp đặt trên cả đoạn ống đứng và ống nằm ngang (cấm lắp đặt ngược).

4.4 Không được lắp đặt van ở những nơi có thể xảy ra hiện tượng đóng băng, chẳng hạn như ngoài trời, vì việc đóng băng sẽ làm hỏng thiết bị.

4.5 Van giảm áp phải được lắp đặt ở vị trí dễ tiếp cận để điều chỉnh và đọc áp suất. Không nên lắp đặt trong trục ống do khả năng đóng băng.

4.6 Hiện tượng “búa nước” là nguyên nhân chính dẫn đến hỏng van giảm áp. Nên sử dụng các phương pháp lắp đặt như minh họa trong hình bên dưới vì chúng tối ưu hóa hoạt động cho tất cả các thiết bị phía sau và tạo điều kiện cho các công việc bảo trì dễ dàng hơn.

① Van ngắt: Được lắp đặt ở thượng nguồn và hạ lưu của van giảm áp để thuận tiện cho việc bảo trì các thiết bị khác nhau.

② Van một chiều: Ngăn chặn dòng chảy ngược.

③ Bộ lọc: Lọc tạp chất trong đường ống cấp chính để ngăn ngừa tắc nghẽn ở tất cả các thiết bị hạ lưu và duy trì hiệu suất của chúng.

④ Van giảm áp ổn định động kiểu pít-tông.

⑤ Chống búa nước: Ngăn chặn sự dao động của đường ống khi nguồn cấp nước được phục hồi sau khi bị gián đoạn, có thể làm hỏng tất cả các thiết bị hạ lưu.

⑥ Bình giãn nở: Được sử dụng trong hệ thống chứa nước nóng và nước nóng, nơi áp suất có thể tăng do nhiệt chất lỏng, có tác dụng hấp thụ quá áp.

điều chỉnh áp suất

Áp suất đầu ra của van giảm áp được cài đặt sẵn tại nhà máy ở mức 3 bar; áp suất hạ lưu có thể được điều chỉnh bằng các phương pháp sau:

1.Đóng van ngắt phía sau van giảm áp

2. Tháo nắp nhựa ngược chiều kim đồng hồ

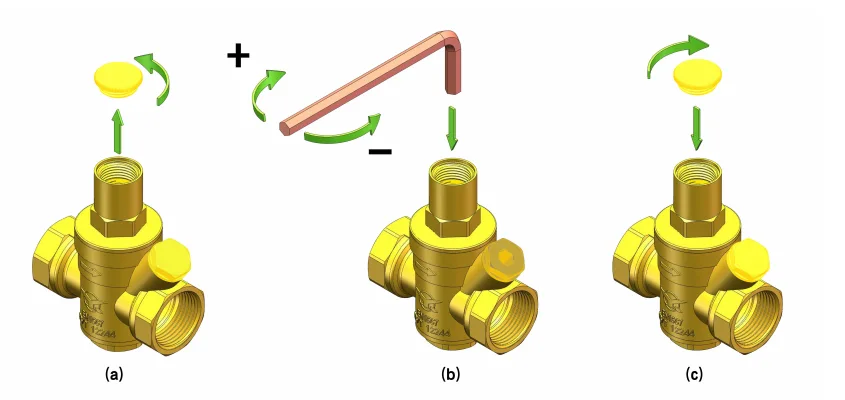

3. Chèn chìa khóa Allen vào nắp điều chỉnh van giảm áp để điều chỉnh: xoay theo chiều kim đồng hồ để tăng áp suất hạ lưu, vặn ngược chiều kim đồng hồ để giảm áp suất hạ lưu (Hình b)

4. Giá trị áp suất hiển thị trên đồng hồ đo áp suất của van giảm áp là áp suất hạ lưu được điều chỉnh

5.Sau khi điều chỉnh xong, vặn chặt nắp nhựa theo chiều kim đồng hồ

Để tránh xảy ra hiện tượng tiếng ồn hoặc bọt khí, nên duy trì tỷ lệ giảm áp suất đầu vào và đầu ra dưới 2,5. Ví dụ, nếu áp suất đầu ra yêu cầu là 4 bar thì áp suất đầu vào không được vượt quá 10 bar. Nếu cần, hãy cân nhắc lắp thêm các van giảm áp nối tiếp để đạt được mức giảm áp mong muốn theo từng giai đoạn.

Xử lý sự cố

① Van giảm áp được lắp đặt trong đường ống nước nóng hoặc hệ thống lưu trữ nước nóng sẽ làm tăng áp suất hạ lưu. Điều này xảy ra do việc đun nóng nước làm tăng áp suất và khi không tiêu thụ nước, van giảm áp ở trạng thái đóng, ngăn không cho áp suất tích tụ được "giải phóng".

Giải pháp: Lắp đặt bình giãn nở giữa đầu vào nước nóng và van giảm áp để hấp thụ áp suất tăng lên.

② Áp suất hạ lưu không nhất quán với giá trị áp suất đã đặt. Ở những khu vực có chất lượng nước kém, tạp chất chảy qua van giảm áp có thể dễ dàng tích tụ giữa chân van và piston, khiến van không thể đóng hoàn toàn. Điều này cho phép áp suất thượng nguồn thấm vào phía hạ lưu, do đó làm tăng áp suất hạ lưu.

Giải pháp: Lắp bộ lọc phía trước van giảm áp và thực hiện vệ sinh thường xuyên.
