Van điều khiển chênh lệch áp suất

Được thiết kế để đảm bảo độ chính xác và độ bền, van GenTant rất dễ tích hợp, khiến chúng trở thành lựa chọn ưu tiên của các kỹ sư và người quản lý dự án trên toàn thế giới. Chúng tôi cam kết cung cấp dịch vụ đặc biệt và các giải pháp tùy chỉnh, cung cấp các sản phẩm chất lượng cao với giá cả hợp lý cho người bán buôn. Chúng tôi mời bạn yêu cầu tài liệu kỹ thuật, khám phá dòng sản phẩm đa dạng của chúng tôi và tham khảo ý kiến ​​​​với nhóm của chúng tôi để đáp ứng nhu cầu dự án của bạn. Hợp tác với GenTant để nâng cao hiệu suất và tuổi thọ hệ thống của bạn.

Tính năng và ứng dụng sản phẩm

Van điều khiển chênh lệch áp suất được thiết kế cho các hệ thống hydronic vòng kín để tự động duy trì áp suất chênh lệch không đổi giữa đường cấp và đường hồi. Bằng cách phản ứng tương ứng với sự thay đổi dòng chảy, nó ổn định áp suất hệ thống, ngăn chặn tốc độ dòng chảy quá mức và loại bỏ tiếng ồn đường ống một cách hiệu quả. Van hoạt động kết hợp với van cân bằng tĩnh thông qua các ống xung đồng, đảm bảo điều tiết dòng chảy và cân bằng áp suất chính xác. Cấu trúc chắc chắn của nó với mức áp suất PN16 đảm bảo độ tin cậy lâu dài. Van hỗ trợ các hướng lắp đặt linh hoạt, cung cấp bộ nhớ điểm đặt và cho phép cách ly một phần mà không làm ảnh hưởng đến các thành phần hệ thống khác, đảm bảo hiệu quả sử dụng năng lượng và cải thiện tiện nghi về nhiệt.

Van điều khiển chênh lệch áp suất được sử dụng rộng rãi trong các hệ thống HVAC có dòng chảy thay đổi như mạng tuần hoàn nước lạnh và nước nóng. Chúng lý tưởng cho các ứng dụng liên quan đến van điều khiển nhiệt độ, bộ phận cuộn dây quạt và các nhánh đầu cuối nơi xảy ra sự thay đổi dòng chảy thường xuyên. Bằng cách duy trì áp suất chênh lệch ổn định giữa các nhánh, van tăng cường độ ổn định của hệ thống, giảm thời gian vận hành và đảm bảo hoạt động yên tĩnh, hiệu quả trong các tòa nhà thương mại, khu dân cư phức hợp, bệnh viện và cơ sở công nghiệp.

Các trường hợp sử dụng chính của nó bao gồm:

Hệ thống sưởi ấm và ống nâng cấp khu vực: Được sử dụng để ổn định áp suất trên các khu vực khác nhau hoặc các ống đứng thẳng đứng trong các tòa nhà quy mô lớn, ngăn chặn sự biến động dòng chảy do việc mở hoặc đóng các nhánh khác.

Hệ thống nồi hơi ngưng tụ: Bảo vệ nồi hơi bằng cách duy trì các điều kiện áp suất cần thiết để tối ưu hóa hiệu quả ngưng tụ và đảm bảo tốc độ dòng chảy ổn định qua bộ trao đổi nhiệt.

Hệ thống Nhiệt và Điện kết hợp (CHP): Điều chỉnh áp suất giữa đường cấp và đường hồi để đảm bảo thiết bị đồng phát hoạt động trong các thông số thủy lực tối ưu, ngăn ngừa tràn hoặc áp suất không đủ.

Thông số sản phẩm (Thông số kỹ thuật)

Phạm vi nhiệt độ: -5 đến 110°C

Áp suất làm việc tối đa: 16 bar

Áp suất chênh lệch tối đa: 2 bar

Áp suất chênh lệch tối đa trên màng ngăn: 6 bar

Phạm vi cài đặt: 5–30 kPa (50–300 mbar)

Độ chính xác: ±15%

Ống xung đồng: 1/8" × 1/8" × 1m (có bộ chuyển đổi/ống lót 1/4")

Kiểu kết nối ren

DN15(1/2＂),DN20(3/4＂),DN25(1＂)

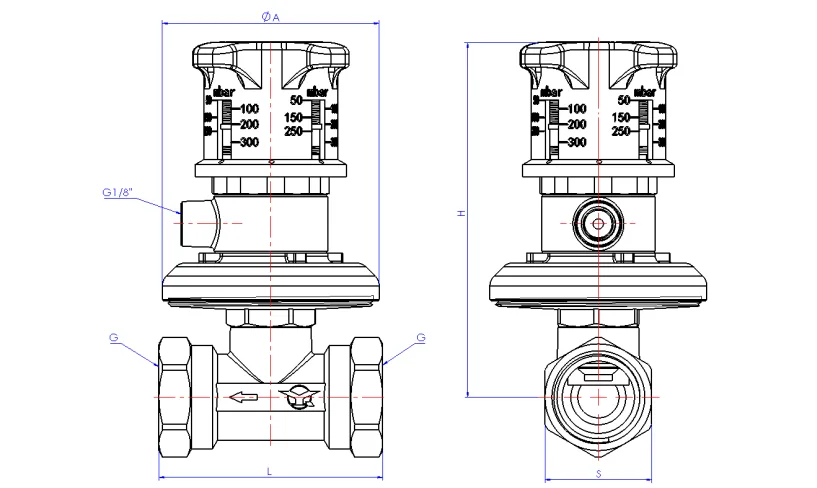

Kích thước sản phẩm

Hướng dẫn vận hành

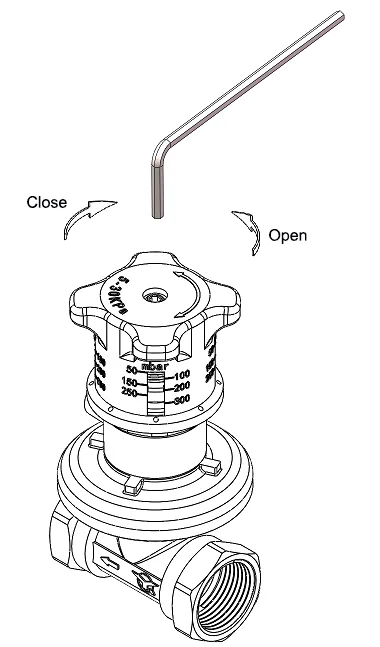

Thao tác đóng van

Sử dụng chìa khóa Allen 3 mm (cờ lê lục giác), lắp nó vào ổ lục giác ở giữa tay quay. Xoay theo chiều kim đồng hồ để di chuyển nút van bên trong và đóng kênh dòng chảy.

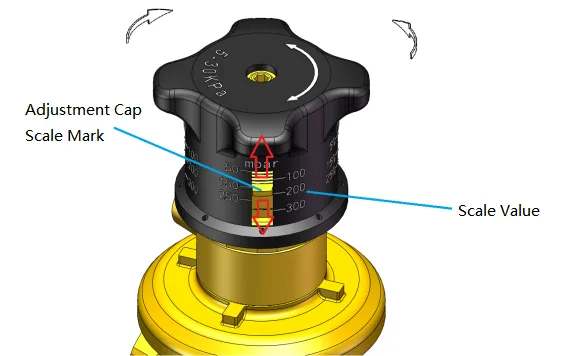

Hoạt động điều chỉnh áp suất chênh lệch

Xoay tay quay điều chỉnh bằng tay để di chuyển nắp cài đặt bên trong lên hoặc xuống. Căn chỉnh nắp với giá trị tỷ lệ mong muốn trên tay quay; các giá trị thang đo được hiệu chỉnh bằng mbar.
