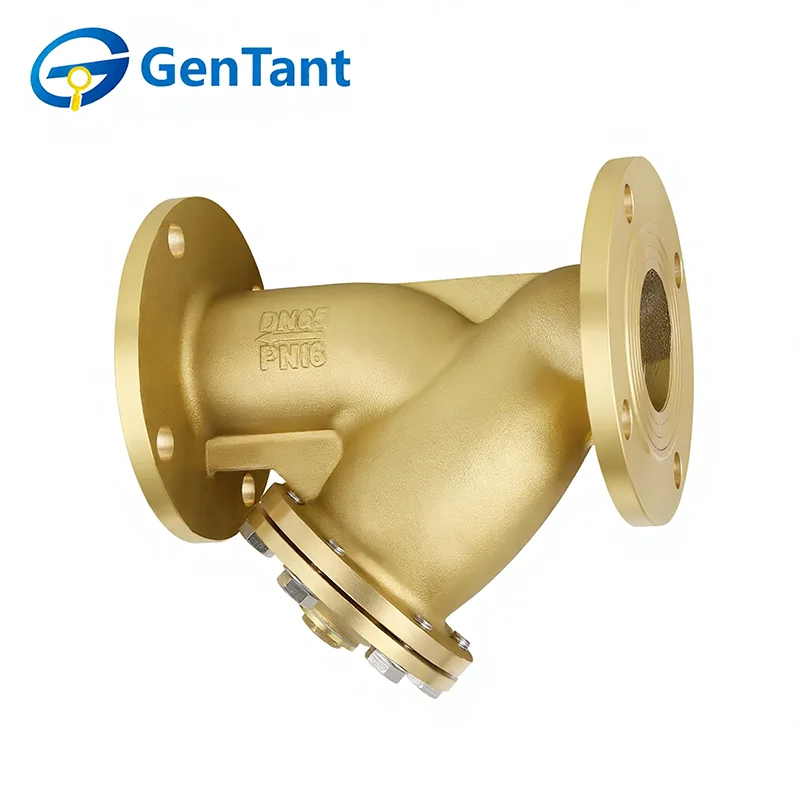

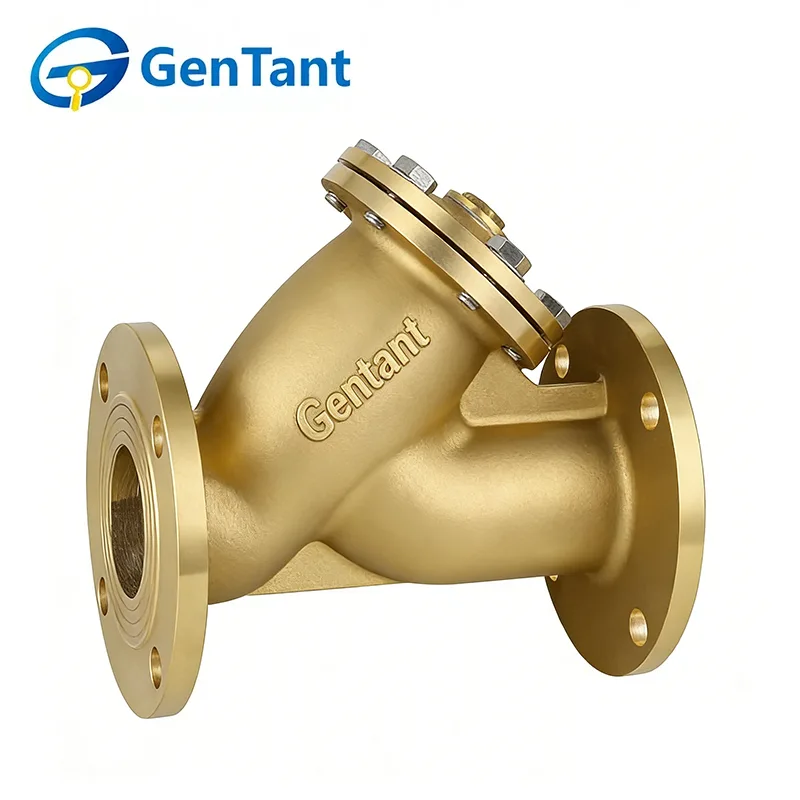

Van lọc mặt bích

Van lọc mặt bích là thành phần thiết yếu được thiết kế để lọc các mảnh vụn, hạt và tạp chất khỏi chất lỏng và khí, bảo vệ đường ống và thiết bị hạ lưu đồng thời đảm bảo hệ thống vận hành trơn tru và hiệu quả. Với thiết kế kết nối mặt bích, các van này giúp lắp đặt an toàn, bảo trì dễ dàng và khả năng lưu lượng cao, khiến chúng trở nên lý tưởng cho các ứng dụng công nghiệp, hóa chất và năng lượng.

Tính năng và ứng dụng sản phẩm

Van lọc mặt bích được đặc trưng bởi các đầu mặt bích được bắt vít, mang lại tính toàn vẹn về cấu trúc vượt trội và bịt kín chống rò rỉ cho các đường ống có đường kính lớn. Tính năng chính của chúng là dễ dàng bảo trì nội tuyến, cho phép loại bỏ nhanh chóng bộ phận lọc trong hệ thống dòng chảy cao. Chúng được áp dụng rộng rãi trong các tòa nhà thương mại, hệ thống phòng cháy chữa cháy và thiết bị làm lạnh HVAC lớn, nơi cần có kết nối an toàn và bảo vệ nhất quán chống lại các mảnh vụn lớn.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Môi trường làm việc: Nước, Dầu, Khí không ăn mòn và không cháy

Nhiệt độ hoạt động: -20°C ≤ T ≤ 150°C

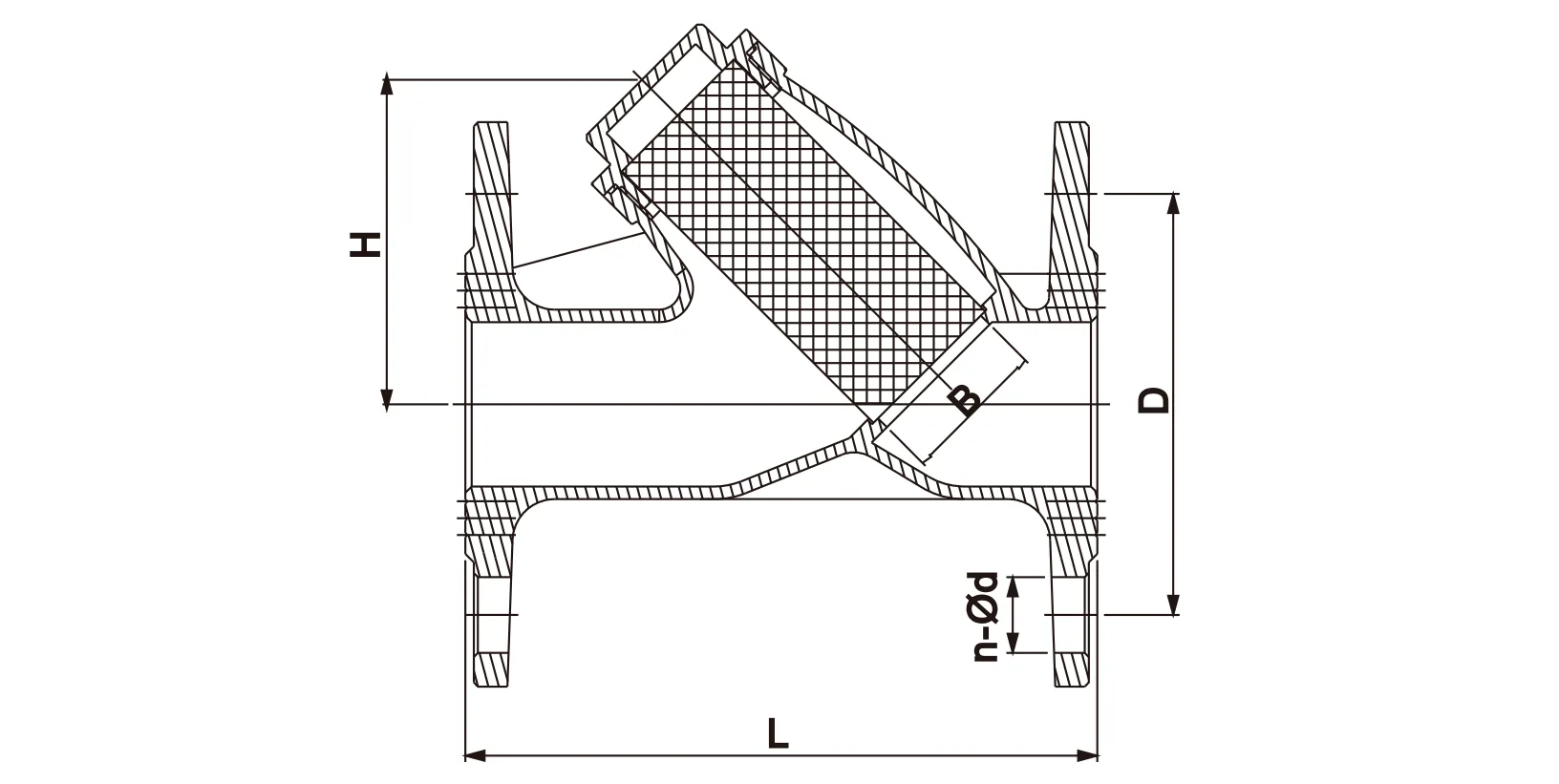

Kích thước sản phẩm

Hướng dẫn cài đặt

Chuẩn bị hệ thống: Đảm bảo đường ống được làm sạch tất cả các mảnh vụn xây dựng trước khi lắp đặt. Tháo nắp bảo vệ và kiểm tra xem lưới bên trong đã được đặt đúng chưa.

Dòng chảy định hướng: Van lọc mặt bích là một chiều. Đảm bảo mũi tên trên thân van chỉ theo hướng dòng chất lỏng. Đối với bộ lọc chữ Y, vỏ màn hình phải hướng xuống dưới để cho phép trọng lực hỗ trợ thu gom mảnh vụn.

Dụng cụ đúng: Chỉ dùng cờ lê vào đầu lục giác gần nhất với đường ống đang được ren. Không tác dụng mô-men xoắn lên thân van vì điều này có thể gây biến dạng vĩnh viễn.

Niêm phong ren: Sử dụng băng hoặc chất bịt kín PTFE nghiêm ngặt trên các ren ống nam. Không để chất trám kín lọt vào van vì có thể làm tắc lưới lọc.

Khoảng cách: Đảm bảo có đủ khoảng trống bên dưới nắp bộ lọc để cho phép tháo và làm sạch màn lọc trong quá trình bảo trì sau này.

Hướng dẫn vận hành

Chức năng: Các van lọc mặt bích này chỉ được thiết kế để lọc cơ học. Chúng là những bộ phận thụ động bảo vệ các thiết bị hạ lưu như máy bơm, đồng hồ đo và bộ trao đổi nhiệt.

Vận hành ban đầu: Sau khi hệ thống khởi động, hãy theo dõi độ giảm áp suất trên bộ lọc. Mức giảm đáng kể cho thấy màn hình đã tích tụ các mảnh vụn "khởi động" ban đầu và cần phải vệ sinh ngay lập tức.

Giới hạn áp suất: Đảm bảo điều kiện vận hành không vượt quá mức áp suất và nhiệt độ đã được dán nhãn để ngăn ngừa hư hỏng vỏ.

Kiểm tra & Bảo trì

Vệ sinh thường xuyên: Định kỳ tháo nắp lưới lọc để tháo và làm sạch lưới thép không gỉ. Tần suất phụ thuộc vào mức độ trầm tích của chất lỏng.

Kiểm tra con dấu: Kiểm tra miếng đệm nắp hoặc vòng chữ O bất cứ khi nào bộ lọc được mở. Thay thế nếu có bất kỳ dấu hiệu mòn hoặc phẳng nào để tránh rò rỉ.

Chăm sóc bộ lọc: Làm sạch lưới bằng bàn chải mềm và nước. Không sử dụng màn hình bị hỏng hoặc biến dạng vì các mảnh vụn lọt qua sẽ làm hỏng các bộ phận phía sau.

Quy trình an toàn: Không bao giờ cố gắng mở nắp bộ lọc khi hệ thống đang chịu áp lực. Cô lập phần này và giảm bớt mọi áp lực bên trong trước khi bảo dưỡng.

Bù kín: Nếu xảy ra rò rỉ ở nắp, hãy vặn chặt nắp một chút. Nếu rò rỉ vẫn tiếp tục, hãy thay miếng đệm thay vì siết quá chặt.
