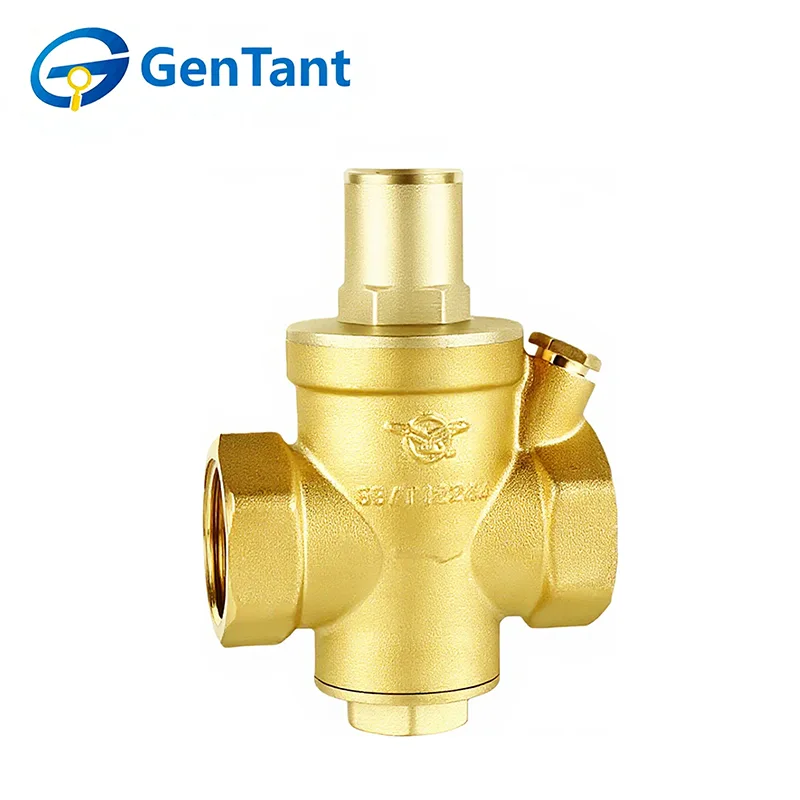

Van giảm áp suất nặng

Van của chúng tôi được thiết kế để mang lại hiệu suất mạnh mẽ trong các ứng dụng dân dụng và thương mại đòi hỏi khắt khe, bảo vệ hiệu quả đường ống, thiết bị và thiết bị của người dùng cuối khỏi hư hỏng do áp suất quá cao. Bằng cách đảm bảo áp suất đầu ra được kiểm soát và nhất quán, chúng nâng cao hiệu suất hệ thống, giảm thiểu hiện tượng búa nước và kéo dài tuổi thọ tổng thể của hệ thống lắp đặt.

Nếu bạn đang tìm kiếm một nhà máy cung cấp cả giải pháp bán buôn và dịch vụ tùy chỉnh hoàn toàn, hãy cân nhắc hợp tác với GenTant. Chúng tôi kết hợp kiểm soát chất lượng nghiêm ngặt, kỹ thuật tiên tiến và hỗ trợ OEM/ODM linh hoạt để cung cấp các giải pháp quản lý áp suất đáng tin cậy, chất lượng cao phù hợp với nhu cầu dự án cụ thể của bạn.

Tính năng và ứng dụng sản phẩm

Van giảm áp suất nặng là bộ phận kiểm soát chất lỏng quan trọng giúp tự động giảm áp suất đầu vào cao xuống áp suất đầu ra không đổi, mong muốn. Về mặt chức năng, nó hoạt động như một thiết bị điều tiết có thể thay đổi; bằng cách thay đổi diện tích dòng chảy, nó quản lý tốc độ dòng chảy và động năng để gây ra tổn thất áp suất có kiểm soát. Cơ chế này đảm bảo áp suất hạ lưu vẫn ổn định, ngay cả khi có biến động đáng kể ở thượng nguồn. Các tính năng chính bao gồm kết cấu chắc chắn (định mức áp suất PN16) và lắp đặt linh hoạt (gắn ngang hoặc dọc). Hơn nữa, lò xo điều chỉnh hoàn toàn cách ly với dòng nước, khiến nó phù hợp để sử dụng an toàn trong các hệ thống nước uống được.

Thông số sản phẩm (Thông số kỹ thuật)

Kiểu kết nối ren

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Thông số kỹ thuật

Áp suất làm việc tối đa cho phép (PN): 16 bar

Phạm vi điều chỉnh áp suất (Ps): 1 ~ 6 bar

Áp suất đầu ra Cài đặt gốc: 3 bar

Phạm vi nhiệt độ làm việc: 0oC (không đóng băng) ~ (80oC

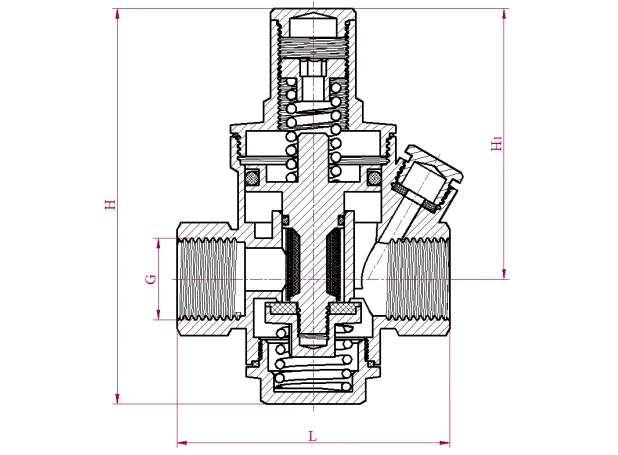

Kích thước sản phẩm

Cấu trúc sản phẩm và nguyên tắc làm việc

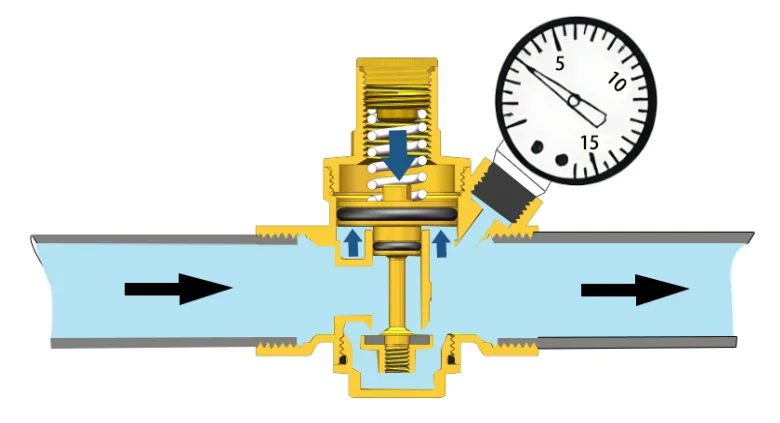

Nguyên tắc làm việc

Chức năng cốt lõi của Van giảm áp suất nặng GenTant là điều biến chính xác áp suất đầu vào cao thành áp suất đầu ra ổn định, được hiệu chỉnh, từ đó bảo vệ tính toàn vẹn của hệ thống chất lỏng công nghiệp và sinh hoạt tiếp theo trước các sự kiện đột biến hoặc điều kiện quá áp cục bộ.

Về mặt cơ học, thiết bị thiết lập trạng thái cân bằng thủy lực bằng cách cân bằng hai lực chính: lực tĩnh tác dụng bởi lò xo căng trước, làm lệch van về vị trí mở, chống lại lực đóng động được tạo ra bởi áp suất chất lỏng ngược dòng tác động lên pít-tông bên trong. Sự cân bằng liên tục, tự kích hoạt này duy trì một cách hiệu quả trạng thái áp suất ổn định, giảm ở hạ lưu, tối ưu hóa cả việc phân phối chất lỏng và bảo vệ hệ thống.

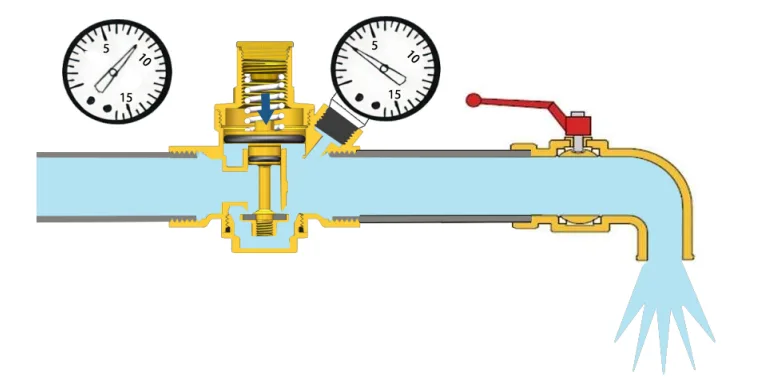

Trạng thái hoạt động trong quá trình tiêu thụ nước

Khi vòi nước mở, lực do lò xo bên trong tác dụng sẽ vượt qua áp suất thủy lực hướng lên tác dụng lên bề mặt dưới của piston. Do đó, piston dịch chuyển xuống dưới, từ đó mở ra đường dẫn chất lỏng. Khi các vòi hạ lưu bổ sung được kích hoạt, áp suất ngược bên dưới pít-tông giảm đi, dẫn đến tốc độ dòng thể tích qua van giảm áp tăng theo tỷ lệ.

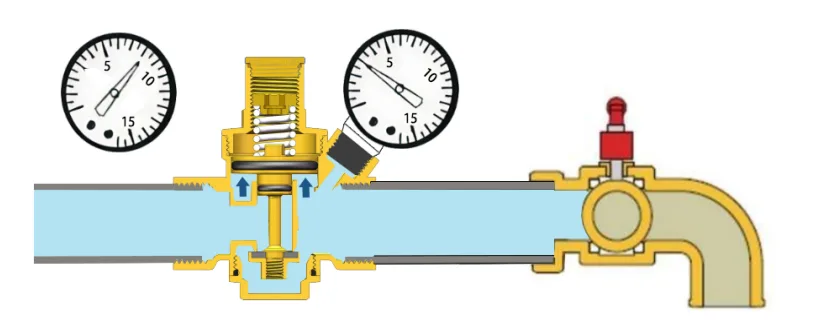

Trạng thái vận hành khi không có dòng chảy

Khi đóng vòi hạ lưu, áp suất thủy lực trong mạch hạ lưu tăng lên. Áp suất tăng lên này đẩy piston bên trong đi lên, bịt kín đường dẫn chất lỏng một cách hiệu quả và ổn định áp suất xuôi dòng tại điểm đặt được xác định trước. Việc đóng van giảm áp tức thời đạt được khi lực thủy lực hướng lên tác dụng lên pít-tông vượt quá lực phản tác dụng của cơ cấu lò xo bên trong.

Hướng dẫn cài đặt và vận hành

4.1 Trước khi lắp đặt Van giảm áp hạng nặng GenTant, nên lọc không khí và bụi bẩn khỏi hệ thống đường ống.

4.2 Xác minh hướng dòng nước (được biểu thị bằng mũi tên trên thân van).

4.3 Van giảm áp có thể được lắp đặt trên cả đoạn ống đứng và ống nằm ngang (cấm lắp đặt ngược).

4.4 Không được lắp đặt van ở những nơi có thể xảy ra hiện tượng đóng băng, chẳng hạn như ngoài trời, vì việc đóng băng sẽ làm hỏng thiết bị.

4.5 Van giảm áp phải được lắp đặt ở vị trí dễ tiếp cận để điều chỉnh và đọc áp suất. Không nên lắp đặt trong trục ống do khả năng đóng băng.

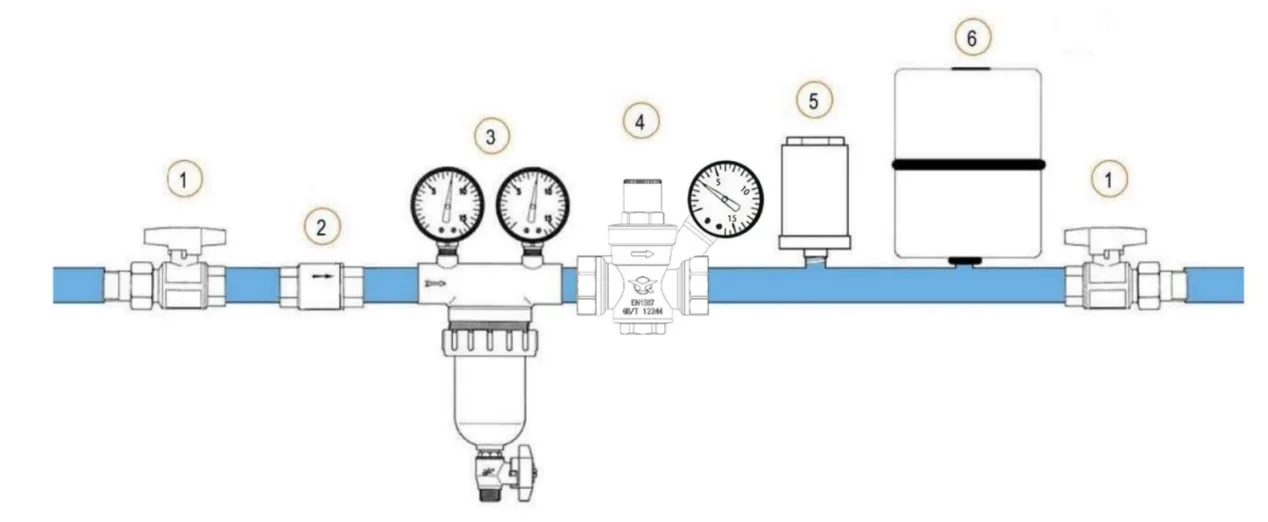

4.6 Hiện tượng “búa nước” là nguyên nhân chính dẫn đến hỏng van giảm áp. Nên sử dụng các phương pháp lắp đặt như minh họa trong hình bên dưới vì chúng tối ưu hóa hoạt động cho tất cả các thiết bị phía sau và tạo điều kiện cho các công việc bảo trì dễ dàng hơn.

① Van ngắt: Được lắp đặt ở thượng nguồn và hạ lưu của van giảm áp để thuận tiện cho việc bảo trì các thiết bị khác nhau.

② Van một chiều: Ngăn chặn dòng chảy ngược.

③ Bộ lọc: Lọc tạp chất trong đường ống cấp chính để ngăn ngừa tắc nghẽn ở tất cả các thiết bị hạ lưu và duy trì hiệu suất của chúng.

④ Van giảm áp ổn định động kiểu pít-tông.

⑤ Chống búa nước: Ngăn chặn sự dao động của đường ống khi nguồn cấp nước được phục hồi sau khi bị gián đoạn, có thể làm hỏng tất cả các thiết bị hạ lưu.

⑥ Bình giãn nở: Được sử dụng trong hệ thống chứa nước nóng và nước nóng, nơi áp suất có thể tăng do nhiệt chất lỏng, có tác dụng hấp thụ quá áp.

điều chỉnh áp suất

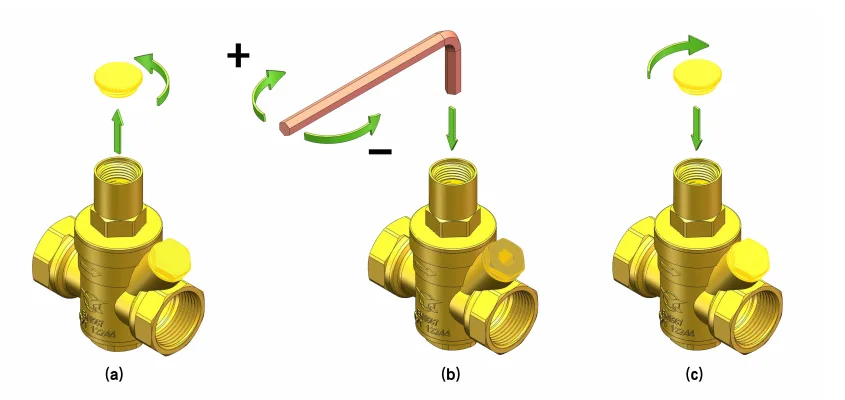

Áp suất đầu ra của van giảm áp được cài đặt sẵn tại nhà máy ở mức 3 bar; áp suất hạ lưu có thể được điều chỉnh bằng các phương pháp sau:

1.Đóng van ngắt phía sau van giảm áp

2. Tháo nắp nhựa ngược chiều kim đồng hồ

3. Chèn chìa khóa Allen vào nắp điều chỉnh van giảm áp để điều chỉnh: xoay theo chiều kim đồng hồ để tăng áp suất hạ lưu, vặn ngược chiều kim đồng hồ để giảm áp suất hạ lưu (Hình b)

4. Giá trị áp suất hiển thị trên đồng hồ đo áp suất của van giảm áp là áp suất hạ lưu được điều chỉnh

5.Sau khi điều chỉnh xong, vặn chặt nắp nhựa theo chiều kim đồng hồ

Để tránh xảy ra hiện tượng tiếng ồn hoặc bọt khí, nên duy trì tỷ lệ giảm áp suất đầu vào và đầu ra dưới 2,5. Ví dụ, nếu áp suất đầu ra yêu cầu là 4 bar thì áp suất đầu vào không được vượt quá 10 bar. Nếu cần, hãy cân nhắc lắp thêm các van giảm áp nối tiếp để đạt được mức giảm áp mong muốn theo từng giai đoạn.

Xử lý sự cố

① Van giảm áp được lắp đặt trong đường ống nước nóng hoặc hệ thống lưu trữ nước nóng sẽ làm tăng áp suất hạ lưu. Điều này xảy ra do việc đun nóng nước làm tăng áp suất và khi không tiêu thụ nước, van giảm áp ở trạng thái đóng, ngăn không cho áp suất tích tụ được "giải phóng".

Giải pháp: Lắp đặt bình giãn nở giữa đầu vào nước nóng và van giảm áp để hấp thụ áp suất tăng lên.

② Áp suất hạ lưu không nhất quán với giá trị áp suất đã đặt. Ở những khu vực có chất lượng nước kém, tạp chất chảy qua van giảm áp có thể dễ dàng tích tụ giữa chân van và piston, khiến van không thể đóng hoàn toàn. Điều này cho phép áp suất thượng nguồn thấm vào phía hạ lưu, do đó làm tăng áp suất hạ lưu.

Giải pháp: Lắp bộ lọc phía trước van giảm áp và thực hiện vệ sinh thường xuyên.
