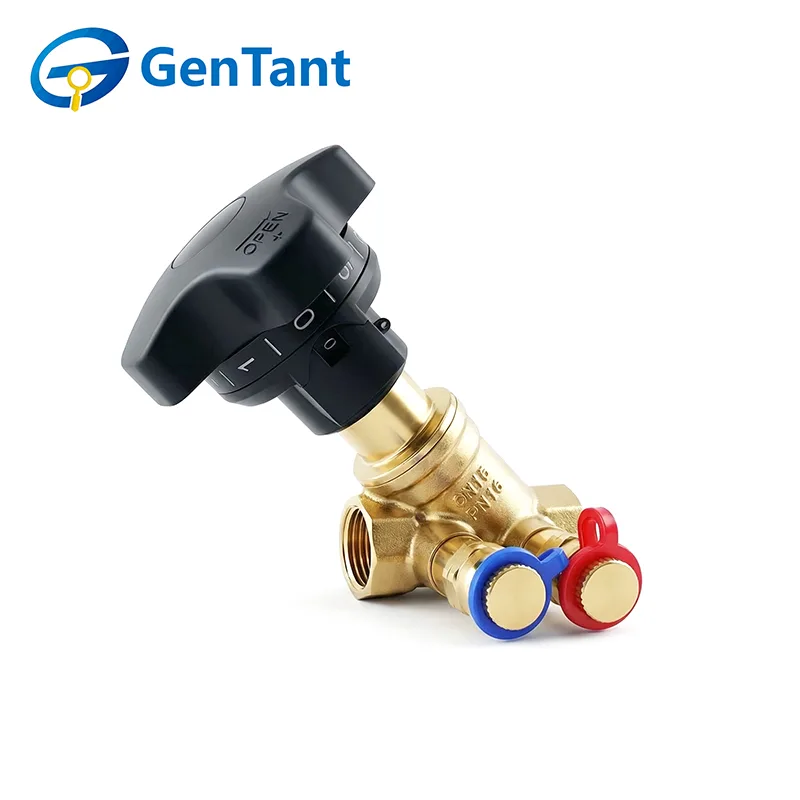

Tại sao Van cân bằng tĩnh lại quan trọng đối với hiệu quả HVAC?

Khi các tòa nhà hiện đại chú trọng nhiều hơn đến tiện nghi nhiệt, hiệu quả sử dụng năng lượng và vận hành HVAC ổn định, việc cân bằng hệ thống hydronic đã trở thành một yếu tố kỹ thuật quan trọng cần cân nhắc. MỘTVan cân bằng tĩnhgiúp điều chỉnh và xác minh lưu lượng nước trong từng nhánh riêng lẻ, cho phép các kỹ sư phân phối nước sưởi hoặc làm mát một cách nhất quán hơn trong toàn bộ hệ thống. Cân bằng thủy lực thích hợp có thể làm giảm độ lệch dòng chảy, cải thiện hiệu suất của thiết bị đầu cuối và hỗ trợ hoạt động có thể dự đoán được nhiều hơn trên các vùng khác nhau.

Sự phức tạp ngày càng tăng của các tòa nhà thương mại, khu dân cư và cơ sở công nghiệp cũng làm tăng nhu cầu về các bộ phận điều khiển thủy lực đáng tin cậy. Thay vì chỉ dựa vào công suất bơm hoặc điều chỉnh điều khiển, các kỹ sư có thể sử dụng thiết bị cân bằng được lựa chọn phù hợp để thiết lập các điều kiện dòng chảy dự kiến ​​trên toàn mạng lưới. Cách tiếp cận này cung cấp nền tảng thực tế cho hiệu suất HVAC hiệu quả và ổn định.

Tại sao cân bằng thủy lực lại quan trọng trong hệ thống HVAC hiện đại

Hệ thống HVAC hydronic phụ thuộc vào sự tuần hoàn nước được kiểm soát để truyền năng lượng sưởi ấm hoặc làm mát giữa thiết bị trung tâm và các thiết bị đầu cuối. Khi mạng lưới phân phối không được cân bằng hợp lý, một số chi nhánh có thể nhận được lưu lượng quá mức trong khi các chi nhánh khác nhận được lưu lượng không đủ. Những khác biệt như vậy có thể tạo ra nhiệt độ không đồng đều, nhu cầu bơm không cần thiết và khó duy trì điều kiện ổn định trong nhà.

Cân bằng thủy lực giải quyết những biến đổi này bằng cách điều chỉnh điện trở trong các mạch riêng lẻ. Khi điều kiện dòng chảy thích hợp được thiết lập, nước có thể được phân phối dễ dàng hơn trên toàn hệ thống. Điều này đặc biệt có giá trị trong việc lắp đặt với nhiều nhánh, chiều dài ống khác nhau, tải trọng đầu cuối khác nhau hoặc thay đổi lực cản thủy lực.

Giải quyết sự phân bố dòng chảy không đồng đều

Mất cân bằng dòng chảy có thể xảy ra vì nhiều lý do. Sự khác biệt về hình dạng đường ống, cách bố trí phụ kiện, điện trở thiết bị đầu cuối và chiều dài nhánh đều ảnh hưởng đến cách nước di chuyển qua mạng lưới hydronic. Nếu không có các biện pháp cân bằng phù hợp, nước tự nhiên có xu hướng thiên về những đường đi có lực cản thấp hơn.

Điều này có thể làm cho việc vận hành trở nên phức tạp hơn và có thể dẫn đến những phàn nàn dai dẳng về sự thoải mái sau khi hệ thống được đưa vào sử dụng. Các bộ phận cân bằng được cấu hình phù hợp cung cấp cho các kỹ sư phương tiện điều chỉnh điện trở của nhánh và đưa lưu lượng đo được đến gần hơn với yêu cầu thiết kế.

• Phân phối nhất quán hơn:Điều chỉnh thích hợp giúp cung cấp dòng chảy phù hợp cho các mạch khác nhau.
• Cải thiện hiệu suất thiết bị đầu cuối:Lưu lượng nước chính xác hỗ trợ truyền nhiệt ổn định hơn ở cuộn dây và các thiết bị đầu cuối khác.
• Vận hành tốt hơn:Các điều kiện thủy lực có thể đo lường được giúp việc điều chỉnh hệ thống có cấu trúc chặt chẽ hơn và có thể lặp lại.
• Giảm sự mất ổn định trong hoạt động:Mạch cân bằng có thể giúp giảm thiểu tác động của dòng nhánh quá mức hoặc không đủ.

Cân bằng cơ học hỗ trợ vận hành hệ thống như thế nào

Vận hành thử là một giai đoạn thiết yếu trong quá trình phân phối dự án HVAC vì hiệu suất của thiết bị được lắp đặt phụ thuộc vào mức độ hệ thống hoàn chỉnh phù hợp với mục đích thiết kế của nó. Các bản vẽ có thể chỉ rõ các điều kiện dòng chảy mục tiêu, nhưng các điều kiện thực tế tại địa điểm có thể khác nhau do dung sai lắp đặt, lựa chọn thiết bị và sự thay đổi điện trở của hệ thống.

Phương pháp cân bằng tĩnh cung cấp cho các kỹ sư vận hành một phương pháp thực tế để điều chỉnh các mạch riêng lẻ. Van tạo ra một lực cản có thể điều khiển được, có thể được thiết lập theo điều kiện thủy lực yêu cầu. Với thiết bị đo lường phù hợp và quy trình vận hành thử, kỹ thuật viên có thể đánh giá lưu lượng thực tế và thực hiện các điều chỉnh khi cần thiết.

Đo lường và điều chỉnh phối hợp với nhau

Cân bằng hiệu quả không chỉ đơn giản là lắp đặt một van trong đường ống. Thành phần phải được lựa chọn, cài đặt, vận hành và ghi lại chính xác. Việc đo lường đặc biệt quan trọng vì chỉ kiểm tra trực quan không thể xác định liệu mạch hydronic có nhận được dòng chảy dự định hay không.

Khi sử dụng bộ phận cân bằng với các phương pháp đo chênh lệch áp suất hoặc lưu lượng phù hợp, các kỹ sư có thể thiết lập mối quan hệ rõ ràng hơn giữa vị trí van và hiệu suất hệ thống. Thông tin này cũng có thể được lưu giữ như một phần của tài liệu vận hành để bảo trì và khắc phục sự cố trong tương lai.

Các yếu tố thiết kế mà kỹ sư nên xem xét

Việc chọn thành phần cân bằng đòi hỏi nhiều hơn việc kiểm tra kích thước kết nối. Các kỹ sư cần xem xét các đặc tính của toàn bộ mạch hydronic, bao gồm lưu lượng yêu cầu, chênh lệch áp suất sẵn có, cấu hình đường ống, điều kiện chất lỏng và yêu cầu vận hành của thiết bị được kết nối.

Van được chọn phải cung cấp phạm vi điều chỉnh thích hợp cho ứng dụng. Cấu trúc bên trong của nó cũng phải tương thích với chất lỏng làm việc và môi trường hoạt động dự kiến. Kích thước chính xác là điều cần thiết vì một van không phù hợp có thể gây khó khăn cho việc điều chỉnh chính xác hoặc gây tổn thất áp suất không cần thiết vào hệ thống.

Yêu cầu lựa chọn và lắp đặt van

Chất lượng lắp đặt có thể có ảnh hưởng đáng kể đến độ chính xác của việc cân bằng. Van phải được định vị theo khuyến nghị lắp đặt của nhà sản xuất, có đủ lối vào để vận hành thử và bảo trì trong tương lai. Hệ thống đường ống xung quanh cũng cần được bố trí để giảm thiểu các điều kiện có thể ảnh hưởng đến phép đo đáng tin cậy.

Các kỹ sư nên xem xét khả năng tiếp cận ở giai đoạn thiết kế thay vì coi việc bảo trì là việc cần làm sau. Một thành phần phù hợp về mặt kỹ thuật nhưng khó tiếp cận có thể làm tăng thời gian vận hành và làm phức tạp việc điều chỉnh hệ thống trong tương lai.

• Yêu cầu dòng chảy:Van phải tương ứng với nhu cầu thủy lực của mạch.
• Điều kiện áp suất:Áp suất chênh lệch có sẵn cần được xem xét trong quá trình lựa chọn và vận hành.
• Khả năng tương thích chất lỏng:Vật liệu phải phù hợp với chất lượng nước và môi trường hoạt động.
• Định hướng cài đặt:Cài đặt đúng giúp hỗ trợ hoạt động và đo lường đáng tin cậy.
• Khả năng tiếp cận dịch vụ:Các kỹ sư phải có đủ quyền truy cập để điều chỉnh, kiểm tra và bảo trì.

Ứng dụng trên toàn bộ môi trường xây dựng và công nghiệp

Cân bằng hydronic có liên quan đến nhiều hệ thống sưởi ấm và làm mát. Trong các tòa nhà thương mại, việc phân phối nước cân bằng có thể hỗ trợ hiệu suất nhất quán giữa các tầng, khu vực hoặc khu vực chức năng khác nhau. Trong các dự án phát triển khu dân cư, nó có thể giúp duy trì điều kiện đồng đều hơn giữa các căn hộ và cơ sở chung.

Các tòa nhà công nghiệp có thể có yêu cầu khắt khe hơn về thủy lực vì các khu vực xử lý, văn phòng, kho chứa và khu sản xuất có thể hoạt động trong các điều kiện nhiệt độ khác nhau. Chiến lược cân bằng được thiết kế cẩn thận giúp các kỹ sư giải quyết những khác biệt này trong khi vẫn duy trì lưu thông được kiểm soát trên toàn mạng.

Hệ thống HVAC thương mại

Các tòa nhà văn phòng, khách sạn, bệnh viện, trung tâm mua sắm và các tài sản thương mại khác thường có mạng lưới thủy điện rộng khắp. Nhiều bộ xử lý không khí, bộ phận cuộn dây quạt, mạch nước lạnh và nhánh sưởi có thể hoạt động đồng thời. Do đó, sự mất cân bằng thủy lực có thể có ảnh hưởng rõ rệt đến sự thoải mái và hiệu suất của thiết bị.

Các bộ phận cân bằng được vận hành đúng cách có thể giúp các nhánh riêng lẻ hoạt động gần hơn với điều kiện dòng chảy dự định của chúng. Điều này góp phần tạo nên mạng lưới phân phối ổn định hơn và cung cấp cho các nhóm cơ sở các điều kiện tham khảo rõ ràng hơn khi điều tra các vấn đề về hiệu suất trong tương lai.

Mạng dân dụng và công nghiệp

Hệ thống thủy điện dân dụng có thể yêu cầu cân bằng giữa các căn hộ, tầng hoặc khu vực sưởi ấm khác nhau. Các cơ sở công nghiệp có thể cần điều khiển thủy lực trong quá trình làm mát quy trình, điều hòa môi trường và các hệ thống tiện ích. Mặc dù các yêu cầu vận hành khác nhau nhưng cả hai ứng dụng đều được hưởng lợi từ việc phân phối luồng có thể dự đoán được.

Giải pháp thích hợp phụ thuộc vào kiến ​​trúc hệ thống và điều kiện dịch vụ. Do đó, các kỹ sư nên đánh giá toàn bộ mạch thay vì chỉ chọn các bộ phận theo kích thước ống danh nghĩa.

Chất lượng vật liệu và độ chính xác sản xuất

Hiệu suất của van có liên quan chặt chẽ đến chất lượng vật liệu và tính nhất quán trong sản xuất. Các thành phần được sử dụng trong hệ thống hydronic phải chịu được sự tiếp xúc liên tục với nước, thay đổi áp suất, biến đổi nhiệt độ và điều chỉnh cơ học. Do đó, các vật liệu đáng tin cậy và quy trình sản xuất được kiểm soát rất quan trọng để duy trì hiệu suất lâu dài.

Gia công chính xác đặc biệt liên quan đến thân van và các bộ phận bên trong. Kích thước chính xác giúp duy trì chất lượng lắp ráp nhất quán và hỗ trợ các đặc tính bịt kín đáng tin cậy. Xử lý bề mặt và lựa chọn vật liệu cũng có thể góp phần chống ăn mòn và độ bền dịch vụ.

Kiểm soát chất lượng từ nguyên liệu thô đến thành phẩm

Một quy trình sản xuất chuyên nghiệp nên bao gồm việc kiểm tra trong suốt quá trình sản xuất thay vì chỉ dựa vào việc thử nghiệm sản phẩm cuối cùng. Vật liệu đầu vào có thể được đánh giá về sự phù hợp, trong khi quá trình gia công và lắp ráp có thể được giám sát để xác định sai lệch trước khi sản phẩm đạt đến giai đoạn kiểm tra cuối cùng.

Kiểm tra chức năng cung cấp một lớp xác minh khác. Tùy thuộc vào thiết kế sản phẩm, nhà sản xuất có thể đánh giá khả năng chịu áp lực, hiệu suất bịt kín, đặc tính dòng chảy, độ chính xác về kích thước và trạng thái vận hành. Các quy trình như vậy giúp đảm bảo rằng các van hoàn thiện đáp ứng các yêu cầu kỹ thuật đã được thiết lập.

• Xác minh nguyên liệu đầu vào hỗ trợ chất lượng nguyên liệu thô ổn định.
• Kiểm tra gia công chính xác giúp duy trì độ chính xác về kích thước.
• Kiểm tra lắp ráp xác minh sự tích hợp chính xác của các bộ phận bên trong.
• Kiểm tra áp suất và độ kín giúp xác định các rủi ro rò rỉ tiềm ẩn.
• Xác minh chức năng hỗ trợ hoạt động đáng tin cậy trước khi vận chuyển.

Kỹ thuật số đang định hình lại sự phát triển của van

Sự phát triển van hiện đại ngày càng kết hợp kinh nghiệm sản xuất thực tế với kỹ thuật số. Thiết kế có sự hỗ trợ của máy tính cho phép các kỹ sư kiểm tra hình dạng thành phần và điều chỉnh thiết kế trước khi sản xuất. Phân tích tính toán có thể cung cấp thêm thông tin chi tiết về hoạt động của chất lỏng, sự phân bố áp suất và các khu vực có khả năng cản trở dòng chảy.

Những công cụ này đặc biệt hữu ích khi phát triển sản phẩm cho các môi trường hoạt động khác nhau. Mô phỏng có thể giúp các kỹ sư đánh giá các phương án thiết kế, trong khi thử nghiệm trong phòng thí nghiệm cung cấp xác nhận vật lý cho các giả định kỹ thuật. Việc kết hợp các phương pháp này sẽ tạo ra một quá trình phát triển hoàn thiện hơn.

Từ mô phỏng đến xác nhận trong phòng thí nghiệm

Các công cụ thiết kế ba chiều có thể hỗ trợ mô hình hóa chính xác các bộ phận và cụm van. Phân tích kỹ thuật sau đó có thể được sử dụng để nghiên cứu động lực học chất lỏng và hành vi cấu trúc. Tuy nhiên, phân tích kỹ thuật số nên bổ sung thay vì thay thế thử nghiệm vật lý.

Việc xác nhận trong phòng thí nghiệm cung cấp bằng chứng thực tế về hiệu suất của sản phẩm trong các điều kiện được kiểm soát. Việc thu thập dữ liệu tự động có thể giúp ghi lại kết quả kiểm tra một cách nhất quán, cho phép các kỹ sư xem xét các đặc tính hiệu suất và xác định các cơ hội để cải tiến hơn nữa.

Xu hướng của ngành hướng tới quản lý Hydronic hiệu quả

Sự phát triển của các tòa nhà tiết kiệm năng lượng đang làm tăng sự chú ý vào hệ thống hydronic hoàn chỉnh hơn là các bộ phận riêng lẻ. Máy bơm, van điều khiển, thiết bị đầu cuối, bộ trao đổi nhiệt và thiết bị cân bằng phải phối hợp với nhau để đạt được hiệu suất như mong muốn.

Khi tự động hóa tòa nhà trở nên phức tạp hơn, các kỹ sư cũng chú ý nhiều hơn đến sự tương tác giữa các điều kiện thủy lực và chiến lược điều khiển. Một hệ thống cân bằng tốt cung cấp nền tảng ổn định hơn cho việc kiểm soát nhiệt độ và tối ưu hóa thiết bị.

Hiệu quả bắt đầu với thiết kế hệ thống phù hợp

Hiệu quả năng lượng không thể đạt được thông qua một thành phần duy nhất. Nó phụ thuộc vào thiết kế hệ thống chính xác, lựa chọn thiết bị phù hợp, lắp đặt chuyên nghiệp và vận hành hiệu quả. Cân bằng thủy lực là một phần của quá trình rộng hơn này, nhưng nó có thể có ảnh hưởng trực tiếp đến hiệu quả phân phối nước qua mạng lưới.

Khi lưu lượng cao không cần thiết trong một số mạch, máy bơm có thể cần phải hoạt động với lực cản có thể tránh được hoặc hệ thống điều khiển có thể bù đắp cho các điều kiện lẽ ra phải được giải quyết trong quá trình vận hành thử. Do đó, việc thiết lập các điều kiện chi nhánh phù hợp có thể góp phần vào hoạt động tổng thể hiệu quả hơn.

Tại sao chuyên môn kỹ thuật lại quan trọng trong sản xuất van

Các dự án khác nhau có thể liên quan đến các điều kiện dịch vụ và yêu cầu kỹ thuật khác nhau đáng kể. Các tiêu chuẩn khu vực, thông lệ xây dựng, đặc tính chất lỏng, ưu tiên kết nối và thông số kỹ thuật dành riêng cho ứng dụng đều có thể ảnh hưởng đến việc lựa chọn van. Một nhà sản xuất có năng lực cần hiểu những biến đổi này và cung cấp hỗ trợ kỹ thuật phù hợp.

Công ty TNHH Công nghệ Chất lỏng Gentant Ninh Ba đã phát triển khả năng sản xuất van của mình thông qua kinh nghiệm lâu năm trong sản xuất van bằng đồng và công nghệ chất lỏng. Công ty cung cấp danh mục đa dạng bao gồm van bi, van giảm áp, van cân bằng, van an toàn, ống góp HVAC và các giải pháp kiểm soát chất lỏng khác.

Đội ngũ kỹ thuật của nó áp dụng thiết kế ba chiều bằng AutoCAD và ANSYS, trong khi công nghệ Computational Fluid Dynamics hỗ trợ phân tích hành vi chất lỏng trong quá trình phát triển sản phẩm. Thử nghiệm trong phòng thí nghiệm với việc thu thập dữ liệu tự động hỗ trợ thêm cho việc xác minh hiệu suất một cách có hệ thống.

Phương pháp sản xuất tập trung vào tính nhất quán

Gentant nhấn mạnh vào việc kiểm soát nguyên liệu, chất lượng sản xuất, phát triển kỹ thuật và dịch vụ chuyên nghiệp. Chuỗi cung ứng tích hợp theo chiều dọc của nó hỗ trợ kiểm soát tốt hơn các quy trình sản xuất, đồng thời các quy trình chất lượng được thiết lập giúp duy trì tính nhất quán từ khâu lựa chọn nguyên liệu cho đến kiểm tra thành phẩm.

Công ty cũng nhận thấy rằng các ứng dụng quốc tế có thể liên quan đến các tiêu chuẩn và môi trường hoạt động khác nhau. Khả năng kỹ thuật của nó cho phép nó đáp ứng các yêu cầu dịch vụ đặc biệt và yêu cầu kỹ thuật cao trong khi vẫn duy trì sự tập trung thực tế vào hiệu suất và độ tin cậy.

Khi ngành công nghiệp HVAC và kiểm soát chất lỏng tiếp tục theo đuổi mục tiêu hiệu quả tốt hơn và hoạt động đáng tin cậy hơn, tầm quan trọng của việc cân bằng thủy lực chính xác sẽ vẫn còn đáng kể. Một thiết kế tốtVan cân bằng tĩnhcó thể cung cấp khả năng kiểm soát có giá trị trong mạng lưới hydronic khi được lựa chọn, lắp đặt và vận hành chính xác.

Đối với các dự án đang tìm kiếm giải pháp sản xuất van đáng tin cậy, hỗ trợ kỹ thuật và định hướng ứng dụng,Công ty TNHH Công nghệ Chất lỏng Gentant Ninh Bacung cấp sự kết hợp giữa kinh nghiệm sản xuất, phát triển kỹ thuật, quản lý chất lượng và dịch vụ đáp ứng. Việc tiếp tục đầu tư vào kỹ thuật và xác nhận trong phòng thí nghiệm đã giúp Gentant trở thành nhà sản xuất có năng lực tại Trung Quốc về các ứng dụng kiểm soát chất lỏng hiện đại trên toàn thế giới.
