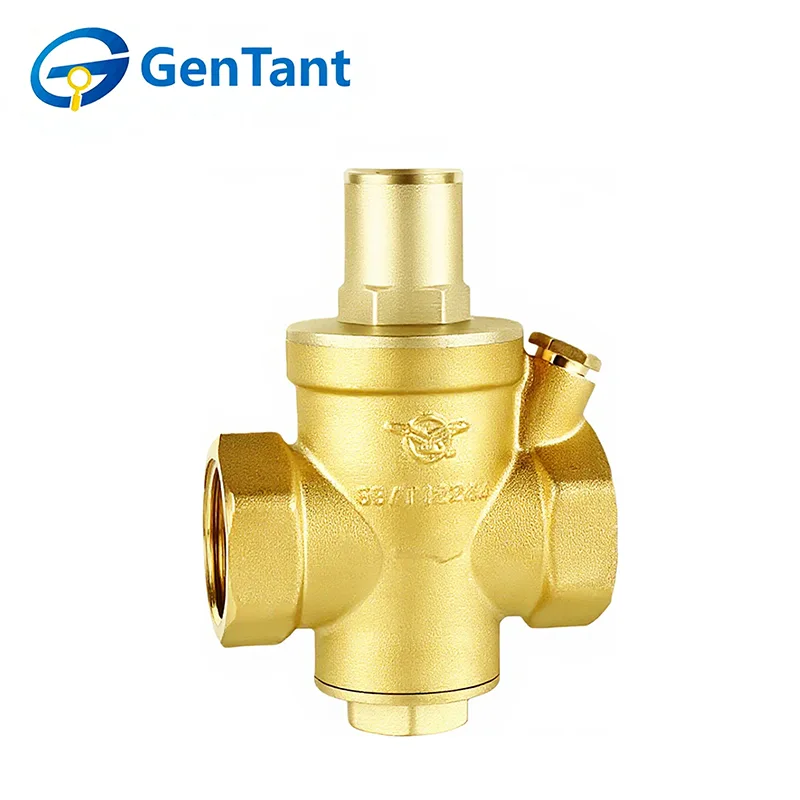

Van giảm áp

Được thiết kế để đảm bảo độ bền và độ chính xác, van GenTant được các kỹ sư chỉ định và được các đối tác trên toàn thế giới mua. Chúng tôi cam kết kiểm soát chất lượng và sản xuất chuyên nghiệp các giải pháp chất lượng cao phù hợp để đáp ứng nhu cầu ứng dụng đa dạng. Nhà máy của chúng tôi cung cấp các dịch vụ tùy chỉnh và cung cấp mẫu miễn phí, cho phép bạn đánh giá sản phẩm của chúng tôi trước khi đưa ra quyết định. Chúng tôi mời bạn xem lại dữ liệu kỹ thuật của chúng tôi hoặc thảo luận về các yêu cầu ứng dụng của bạn với nhóm của chúng tôi. Hãy cộng tác để cung cấp các giải pháp quản lý áp lực đáng tin cậy, tiết kiệm chi phí cho dự án tiếp theo của bạn.

Tính năng và ứng dụng sản phẩm

Van giảm áp này, còn được gọi là bộ điều chỉnh áp suất, được thiết kế để sử dụng trong các hệ thống cấp nước nóng và lạnh nhằm cung cấp khả năng giảm áp suất có thể điều chỉnh. Nó luôn duy trì áp suất hạ lưu bằng hoặc dưới điểm đặt, bất kể sự biến động của áp suất nguồn chính. Ngay cả trong điều kiện tĩnh, áp suất sau bộ điều chỉnh sẽ không vượt quá giá trị đặt trước. Với nguyên tắc làm việc "hậu tác động", nó đảm bảo khả năng điều khiển chính xác và đáng tin cậy. Bộ điều chỉnh bao gồm một cổng ren ở bên cạnh để dễ dàng theo dõi áp suất (đồng hồ đo áp suất được bán riêng) và cả hai đầu kết nối đều được trang bị nắp nylon bảo vệ để đảm bảo tính toàn vẹn của vòng đệm.

Thông số sản phẩm (Thông số kỹ thuật)

Đường kính danh nghĩa: DN15 đến DN50

Áp suất đầu vào tối đa: 2,5 MPa

Phạm vi điều chỉnh áp suất: 0,1 đến 0,55 MPa

Áp suất đầu ra đặt trước của nhà máy: 0,3 MPa

Nhiệt độ phương tiện hoạt động tối đa: +80°C

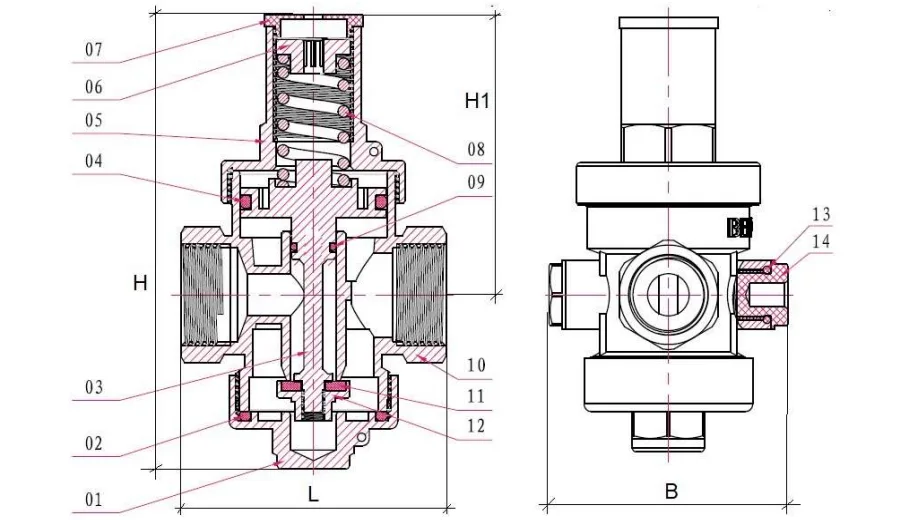

Kích thước

Cấu trúc sản phẩm và nguyên tắc làm việc

Kết cấu

Van giảm áp GenTant bao gồm các kết nối đầu vào và đầu ra, bộ phận cảm biến chịu tải bằng lò xo và cơ chế điều chỉnh.

Nguyên tắc làm việc

Chất lỏng đi vào buồng nạp và tác dụng lực bằng nhau lên nút van và bề mặt dưới của piston. Lực của lò xo giữ cho bộ điều chỉnh mở cho đến khi áp suất trung bình tác dụng lên pít-tông trong buồng xả cân bằng với áp suất đã đặt. Tại thời điểm này, nút van bắt đầu đóng lối đi giữa các buồng, tăng sức cản và giảm áp suất đầu ra về giá trị đã đặt. Sử dụng đai ốc điều chỉnh bằng đồng, áp suất đầu ra của bộ điều chỉnh có thể được đặt thành giá trị mong muốn khác với giá trị đặt trước của nhà sản xuất (3 bar).

Hướng dẫn cài đặt và vận hành

Bộ điều chỉnh áp suất có thể được lắp đặt ở bất kỳ hướng nào. Hướng của chất lỏng phải tương ứng với mũi tên chỉ trên thân van. Ống bọc điều chỉnh phải ở vị trí có thể hoạt động được.

Bộ điều chỉnh phải được lắp đặt ở vị trí thuận tiện cho hoạt động vận hành và bảo trì.

Phải lắp đặt bộ lọc cơ học có độ mịn lọc không dưới 500 micron ở phía trước bộ điều chỉnh.

Các điều kiện sau phải được đáp ứng trong quá trình cài đặt:

● Làm sạch và xả kỹ phần đầu vào của đường ống.

● Đảm bảo rằng không có vật liệu bịt kín nào (như băng bịt ren PTFE, dây bịt kín bằng sợi gai dầu, v.v.) đi vào buồng làm việc của bộ điều chỉnh.

● Trong các dự án xây dựng mới hoặc cải tạo lớn, việc kiểm tra áp suất đường ống và xả nước phải được hoàn thành trước khi lắp đặt bộ điều chỉnh.

Van giảm áp GenTant không được chịu bất kỳ tải trọng nào từ đường ống (bao gồm uốn, nén, căng, xoắn, lệch trục, rung, siết chặt các ốc vít không đều, v.v.). Khi cần thiết, phải lắp đặt các giá đỡ hoặc bộ bù để loại bỏ tải trọng do đường ống tác động lên van. Mô-men xoắn lắp đặt tối đa cho bộ điều chỉnh được liệt kê trong bảng bên dưới

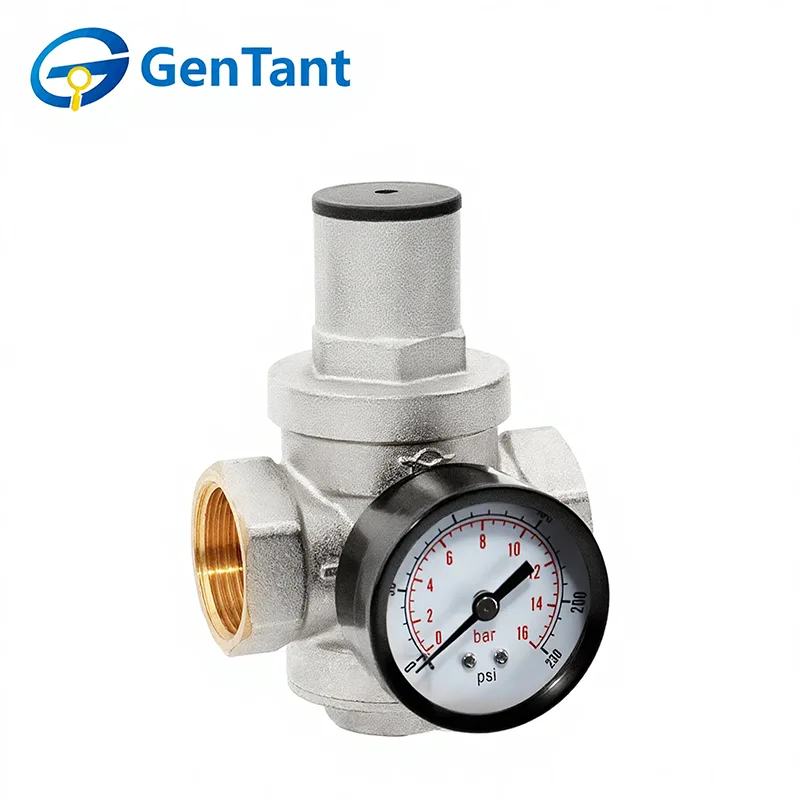

Nên lắp đặt bộ điều chỉnh phía trước đồng hồ nước. Việc kiểm soát áp suất phải được thực hiện bằng đồng hồ đo áp suất, có thể được lắp đặt ở vị trí của phích cắm bộ điều chỉnh. Máy đo hiển thị áp suất đầu ra của bộ điều chỉnh.

Để điều chỉnh áp suất đã đặt, trước tiên hãy nới lỏng nắp, sau đó dùng cờ lê vặn vít điều chỉnh cho đến khi đạt được áp suất mong muốn như chỉ định trên đồng hồ đo áp suất. Xoay vít điều chỉnh theo chiều kim đồng hồ sẽ tăng áp suất cài đặt, trong khi xoay ngược chiều kim đồng hồ sẽ giảm áp suất. Vặn chặt nắp sau khi hoàn thành việc điều chỉnh.

Để tránh tiếng ồn hoặc bọt khí, nên duy trì tỷ lệ áp suất đầu vào/đầu ra dưới 2,5 MPa. Ví dụ: nếu áp suất đầu ra yêu cầu là 4 bar thì áp suất đầu vào không được vượt quá 10 bar. Nếu cần thiết, hãy xem xét việc lắp thêm các van giảm áp nối tiếp.
