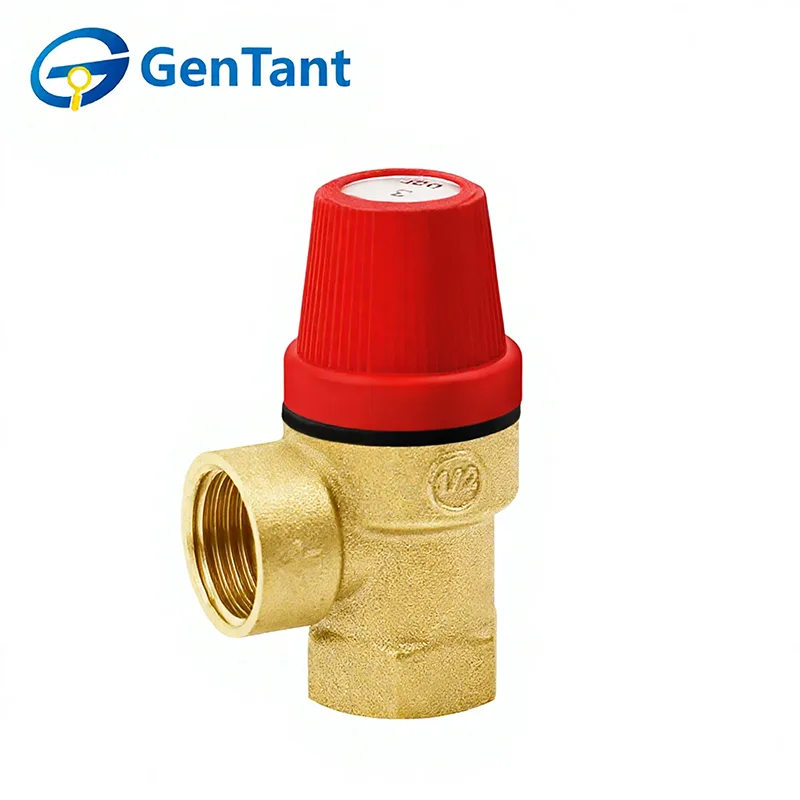

Van an toàn

Van an toàn là thiết bị bảo vệ quan trọng, không thể thương lượng được thiết kế như tuyến phòng thủ cuối cùng trong hệ thống điều áp. Chức năng chính của chúng là tự động mở và giải phóng áp suất dư thừa khi vượt quá điểm đặt định trước, từ đó ngăn ngừa sự cố thiết bị thảm khốc, cháy nổ và đảm bảo an toàn cho con người và môi trường. Khi áp suất hệ thống trở về mức an toàn, van sẽ tự động đóng lại, duy trì tính toàn vẹn của hệ thống và hoạt động liên tục. Chức năng thiết yếu này khiến chúng không thể thiếu trong nhiều ngành công nghiệp, bao gồm HVAC, nồi hơi thương mại, hệ thống sưởi ấm quy trình và cấp nước.

Tính năng và ứng dụng sản phẩm

Van an toàn được sử dụng làm thiết bị bảo vệ an toàn trên nhiều hệ thống khác nhau, bao gồm sưởi ấm, làm mát và cấp nước sinh hoạt. Khi áp suất hệ thống tăng và vượt quá áp suất xả của van, van an toàn sẽ tự động kích hoạt để giảm áp và giải phóng môi chất, từ đó đảm bảo an toàn cho đường ống và thiết bị bên trong. Ngược lại, van sẽ tự động đóng lại và đóng lại khi áp suất hệ thống giảm xuống dưới áp suất chỉ định.

Thông số sản phẩm (Thông số kỹ thuật)

Kiểu kết nối ren

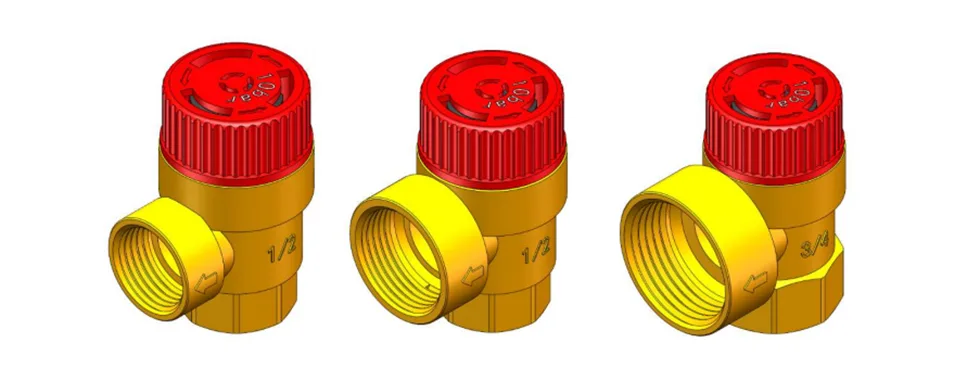

DN15 (1/2"), DN15×20 (1/2" × 3/4"), DN20×25 (3/4" × 1")

Thông số kỹ thuật

Môi trường: Dung dịch nước hoặc glycol (nồng độ tối đa 50%)

Nhiệt độ hoạt động: -20oC ~ 110oC

Áp suất làm việc tối đa: 16 bar

Áp suất định mức (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (giá trị áp suất không thể điều chỉnh)

Áp suất mở (Po): ≤Pnr 10%

Áp suất đóng (Pf): ≤Pnr 10%

Thân van: Rèn tích hợp ở nhiệt độ cao, độ dày thành dày, độ bền cao hơn.

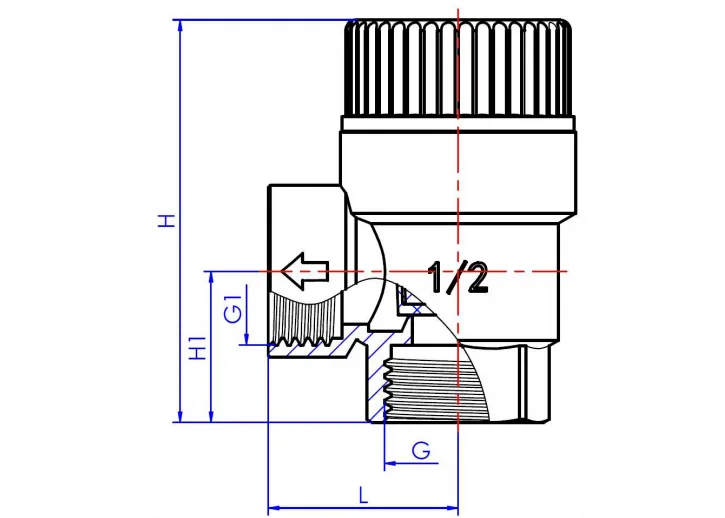

Kích thước sản phẩm

Nguyên tắc làm việc

Piston bên trong của van an toàn sử dụng lực căng của lò xo để đóng chân van. Khi áp suất hệ thống vượt quá độ căng đặt trước của lò xo, pít-tông sẽ di chuyển lên trên, ra khỏi ghế và mở kênh xả nước. Áp suất cài đặt của van an toàn là áp suất làm việc tối đa cho phép của hệ thống.

Khi áp suất hệ thống giảm xuống dưới áp suất đóng của van an toàn, lực căng do lò xo tác dụng lên đỉnh piston làm cho kênh dòng nước đóng lại, đưa hệ thống về trạng thái hoạt động bình thường. Đường kính của đầu ra của van an toàn bằng hoặc lớn hơn đường kính của đầu vào; thiết kế này tạo điều kiện giảm áp lực nhanh chóng.

Hướng dẫn cài đặt và vận hành

Trước khi lắp đặt van an toàn, nhân viên chuyên môn có trình độ nên chọn đúng model dựa trên đặc điểm của hệ thống và tuân thủ các quy định liên quan. Thân van được đánh dấu hướng dòng nước, phải tuân thủ nghiêm ngặt trong quá trình lắp đặt.

1. Hệ thống áp dụng

1.1 Hệ thống sưởi ấm

Van an toàn phải được lắp đặt ở phía trên nguồn nhiệt (nồi hơi, bơm nhiệt, v.v.) hoặc cách đường ống cấp nước 1 mét. Không được có bất kỳ dạng van ngắt nào giữa van an toàn và đường ống nối của nguồn nhiệt.

1.2 Hệ thống nước nóng sinh hoạt

Van an toàn phải được lắp đặt ở đầu vào nước lạnh của bình chứa nước nóng kiểu dự trữ, đảm bảo không có van ngắt dưới bất kỳ hình thức nào trên đường ống giữa các điểm này.

1.3 Hệ thống khí nén

Van an toàn thích hợp sử dụng trong hệ thống khí nén.

2.Phương pháp cài đặt

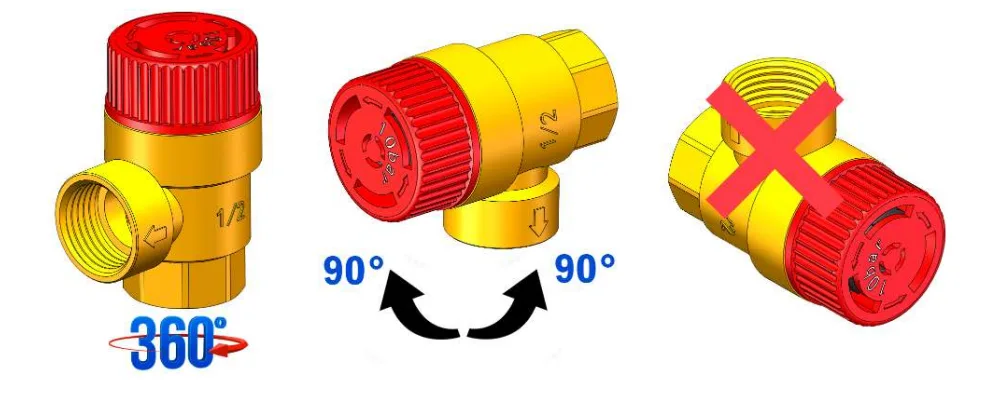

Trước khi lắp đặt, đảm bảo áp suất hệ thống phù hợp với áp suất mở van an toàn; đảm bảo hệ thống được giảm áp suất và làm mát hoàn toàn; đảm bảo không có bất kỳ loại van ngắt nào giữa hệ thống và van an toàn; xả các đường ống của hệ thống. Van an toàn có thể được lắp đặt theo chiều dọc hoặc chiều ngang, nhưng không thể lắp đặt ngược (như trong hình bên dưới). Thực hiện theo các phương pháp lắp đặt này có thể ngăn tạp chất và cặn lắng ảnh hưởng đến hoạt động bình thường.

3. Biện pháp phòng ngừa khi lắp đặt

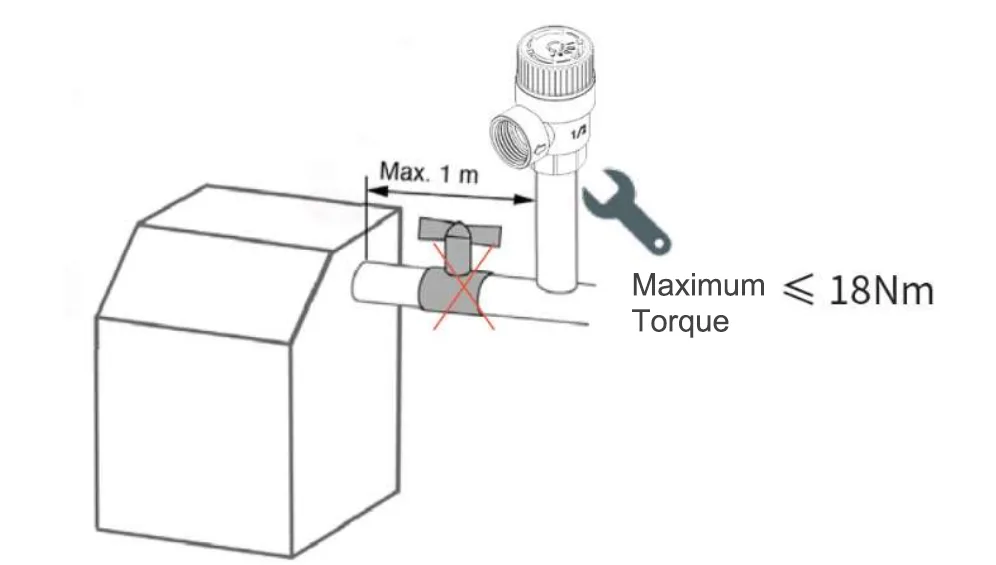

3.1 Khi lắp đặt van an toàn, mô men xoắn phải ≤18N·m để tránh biến dạng van có thể dẫn đến hỏng hóc. Không được có van ngắt dưới bất kỳ hình thức nào (van bi, van một chiều, v.v.) giữa hệ thống và van an toàn, như minh họa trong hình bên dưới.

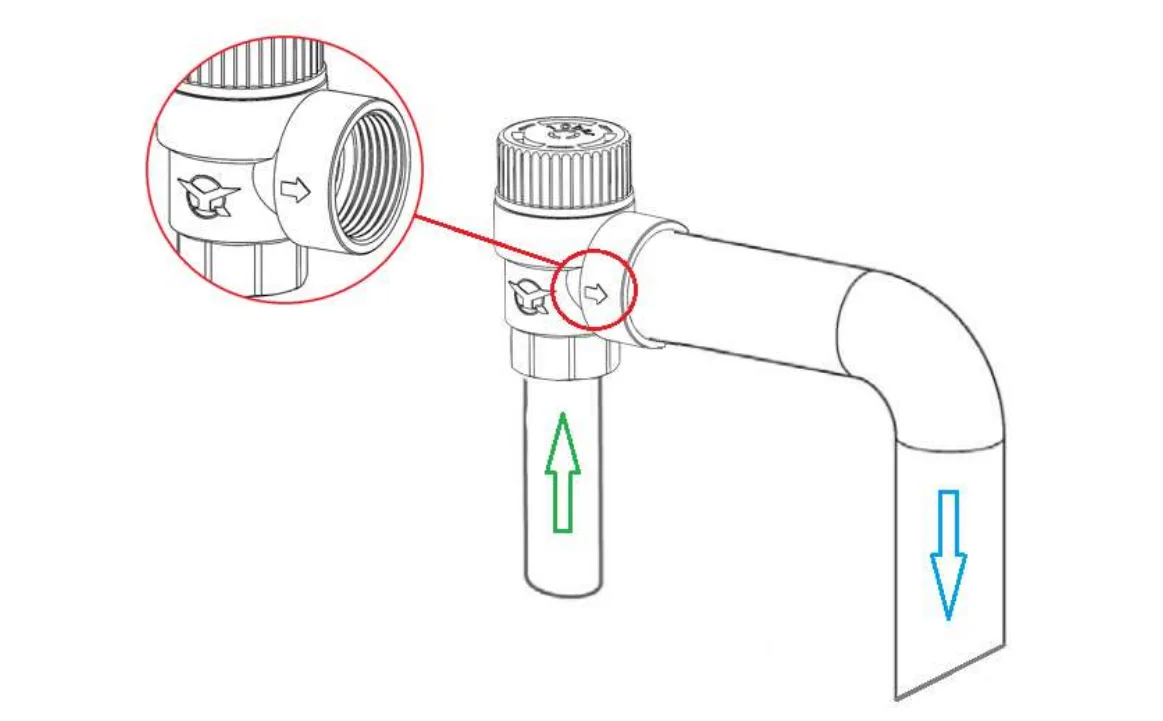

3.2 Đường kính đường ống nối hệ thống với van an toàn phải lớn hơn hoặc bằng đường kính ống vào của van an toàn. Đảm bảo hướng dòng chảy của môi trường thẳng hàng với hướng mũi tên trên cổng giảm áp an toàn, như minh họa trong hình bên dưới. Nên đặt biển nhắc nhở gần cổng xả van an toàn với nội dung: “Không chặn ổ cắm trong khi hệ thống vận hành”.

3.3 Không lắp đặt van ngắt hoặc các phụ kiện van khác ngăn cản dòng môi chất trên cổng giảm áp. Đảm bảo môi trường có thể tràn từ cổng giảm áp một cách trơn tru và không bị cản trở. Ống thoát nước phải có tối đa hai khuỷu tay và chiều dài 2 mét.

3.4 Đảm bảo có cống thoát sàn hoặc thiết bị tiếp nhận gần vị trí lắp đặt van an toàn để thoát nước an toàn trong quá trình vận hành thử, bảo trì sự cố, v.v., nhằm tránh thương tích cá nhân hoặc tổn thất tài sản do môi chất chảy.

Vận hành

Xoay tay quay một lần theo hướng mũi tên trên tay quay phía trên của van an toàn. Phương tiện nên được thải ra khỏi cổng giảm áp vào thời điểm này. Nếu không có môi chất nào được xả ra, hãy kiểm tra xem cổng giảm áp có bị chặn hay van an toàn có bị hỏng hay không và kiểm tra trạng thái áp suất của hệ thống. Việc quay tay quay chỉ có thể được sử dụng để kiểm tra xem van an toàn có hoạt động tốt hay không. Không quay tay quay nhiều lần hoặc quay ngược chiều vì sẽ làm hỏng van an toàn.

BẢO TRÌ

Khuyến nghị: Thực hiện kiểm tra chức năng 6 tháng một lần.
