Bỏ qua van an toàn

Được thiết kế để đảm bảo độ chính xác và độ bền, van của chúng tôi đảm bảo an toàn vận hành và tuổi thọ hệ thống trong các ứng dụng HVAC, quy trình công nghiệp và phòng cháy chữa cháy. Chúng tôi mời các kỹ sư và người mua xem xét các thông số kỹ thuật của chúng tôi, yêu cầu báo giá và chọn GenTant làm đối tác đáng tin cậy của bạn để bảo vệ cơ sở hạ tầng quan trọng. Liên hệ với chúng tôi ngay hôm nay để thảo luận về các yêu cầu dự án của bạn.

Tính năng và ứng dụng sản phẩm

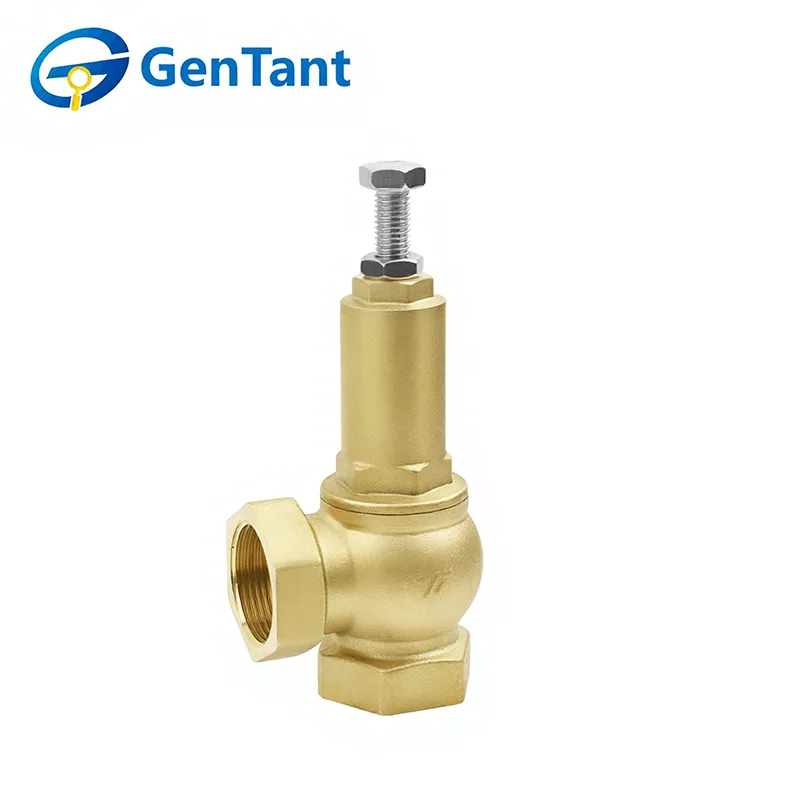

Van an toàn bypass cung cấp khả năng bảo vệ quá áp quan trọng bằng cách tự động mở ở áp suất đặt trước để chuyển hướng dòng chảy dư thừa. Nó có tính năng hiệu chuẩn chính xác, kết cấu chắc chắn cho độ tin cậy cao và cài đặt chống giả mạo để đảm bảo hiệu suất an toàn nhất quán.

Van an toàn bypass rất cần thiết để bảo vệ máy bơm, bộ trao đổi nhiệt và nồi hơi trong hệ thống HVAC, quy trình công nghiệp và mạch phòng cháy chữa cháy. Nó ngăn ngừa hư hỏng trong quá trình thay đổi dòng chảy đột ngột, khởi động hệ thống hoặc tăng áp suất, đảm bảo tính liên tục trong hoạt động và tuổi thọ của thiết bị.

Thông số sản phẩm (Thông số kỹ thuật)

Thông số kỹ thuật

Thông số dòng chảy

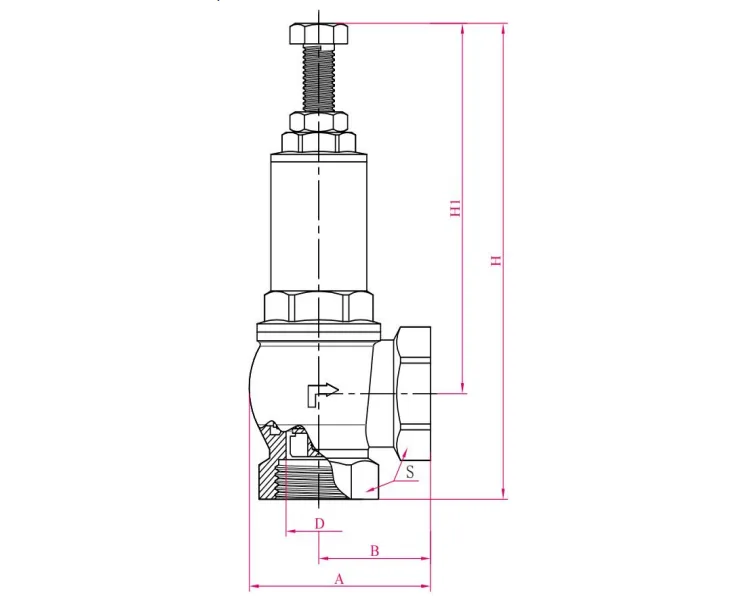

Kích thước sản phẩm

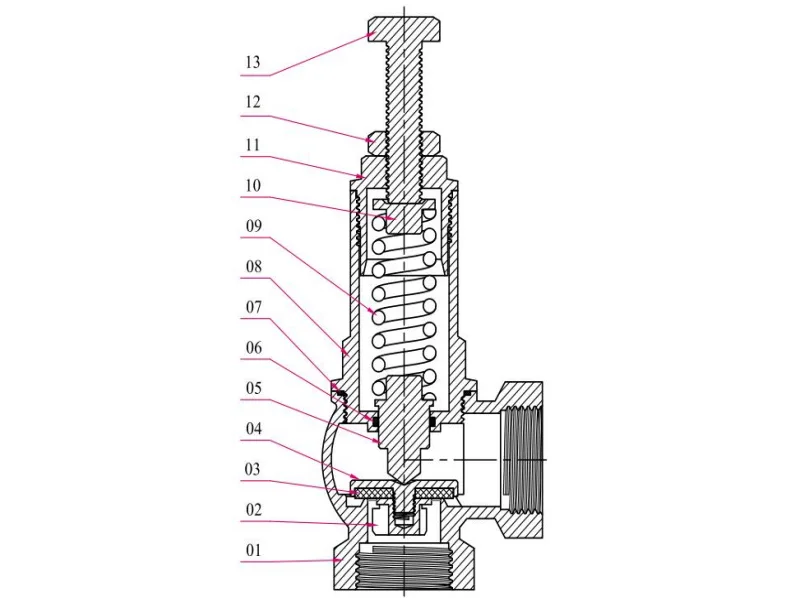

Kết cấu

Nguyên tắc làm việc

Van an toàn là một loại van đặc biệt có bộ phận đóng và mở được giữ ở trạng thái đóng bình thường nhờ ngoại lực. Khi áp suất của môi chất bên trong thiết bị hoặc đường ống tăng lên trên một giá trị xác định, nó sẽ ngăn áp suất môi trường bên trong đường ống hoặc thiết bị vượt quá giá trị đó bằng cách xả môi chất ra bên ngoài hệ thống. Van an toàn thuộc loại van tự động, chủ yếu được sử dụng trên các nồi hơi, bình chịu áp lực, đường ống để kiểm soát áp suất không vượt quá giới hạn quy định, đóng vai trò bảo vệ quan trọng cho an toàn cá nhân và vận hành thiết bị.

Lưu ý: Van an toàn phải trải qua quá trình kiểm tra áp suất trước khi sử dụng.

Hướng dẫn cài đặt và vận hành

Trước khi lắp đặt van an toàn, đường ống phải được làm sạch và thanh lọc kỹ lưỡng. Điều này liên quan đến việc van an toàn có thể hoạt động bình thường và hoàn thành mục đích đã định hay không, đồng thời ảnh hưởng trực tiếp đến hiệu suất vận hành, hiệu suất bịt kín và các chỉ số tốc độ dòng chảy.

Vị trí lắp đặt Van an toàn

Khi lựa chọn vị trí lắp đặt van an toàn cần lưu ý các vấn đề sau:

1.1 Van an toàn phải được lắp đặt thẳng đứng tại điểm nhạy cảm với áp suất nhất trong hệ thống hoặc thiết bị được bảo vệ, chẳng hạn như đỉnh nồi hơi;

1.2 Van an toàn phải được lắp đặt ở vị trí thuận tiện cho việc tháo lắp và kiểm tra, bảo dưỡng định kỳ;

Lắp đặt đường ống vào van an toàn

Tốt nhất nên lắp van an toàn theo chiều dọc và trực tiếp vào đường ống nối của nồi hơi, không cần lắp thêm đường ống vào. Nếu phải sử dụng đường ống dẫn vào, đường kính trong của nó không được nhỏ hơn đường kính đầu vào của van an toàn và phải càng ngắn càng tốt để giảm lực cản của đường ống và lực mô men do lực phản ứng xả của van an toàn tác dụng lên khớp nối nồi hơi.

Lắp đặt đường ống xả van an toàn

Để giảm thiểu tác động của đường ống xả đến hoạt động của van an toàn, cần lưu ý những điểm sau trong quá trình lắp đặt:

3.1 Đường kính trong của ống xả phải lớn hơn đường kính đầu ra của van an toàn để tránh áp suất ngược quá lớn ảnh hưởng đến hoạt động của van an toàn;

3.2 Đường ống phải được hỗ trợ đầy đủ để ngăn ngừa ứng suất đường ống (ứng suất lắp đặt và ứng suất nhiệt) tăng thêm vào van an toàn, điều này có thể ảnh hưởng đến hoạt động của van an toàn;

3.3 Về nguyên tắc, tốt nhất mỗi van an toàn nên sử dụng một ống xả riêng. Nếu hai hoặc nhiều van an toàn dùng chung một ống tiêu đề (ống thu gom), thì ống tiêu đề phải có đủ diện tích xả và sự thay đổi hướng dòng chảy khi ống xả đi vào ống tiêu đề phải càng nhỏ càng tốt;

3.4 Đường ống xả phải có lỗ thoát nước (lỗ thoát nước) thích hợp để tránh sự tích tụ của mưa, tuyết, nước ngưng tụ... bên trong đường ống xả;

3.5 Trọng lượng của ống xả do ống nhánh xả của van an toàn chịu là không hợp lý; thay vào đó, nó phải được hỗ trợ bởi một kết cấu đỡ chuyên dụng, có khả năng ngăn chặn đường ống di chuyển hoặc rung do phản lực khi van an toàn xả.

Hướng dẫn điều chỉnh hiệu suất của van an toàn

Van an toàn do công ty chúng tôi cung cấp được kiểm tra ở nhiệt độ phòng theo quy định tiêu chuẩn (áp suất cài đặt của nhà máy là 3 bar). Tuy nhiên, có sự chênh lệch nhiệt độ giữa điều kiện vận hành thực tế của van an toàn và cài đặt nhiệt độ phòng, dẫn đến sai lệch về áp suất cài đặt (áp suất mở) giữa cài đặt nhiệt độ phòng và điều kiện vận hành thực tế. Vì lý do này, các van an toàn có chênh lệch nhiệt độ đáng kể phải trải qua quá trình điều chỉnh nóng tại chỗ. Nội dung điều chỉnh thường liên quan đến việc điều chỉnh áp suất cài đặt (áp suất mở) và điều chỉnh áp suất xả.

Điều chỉnh áp suất cài đặt và áp suất xả

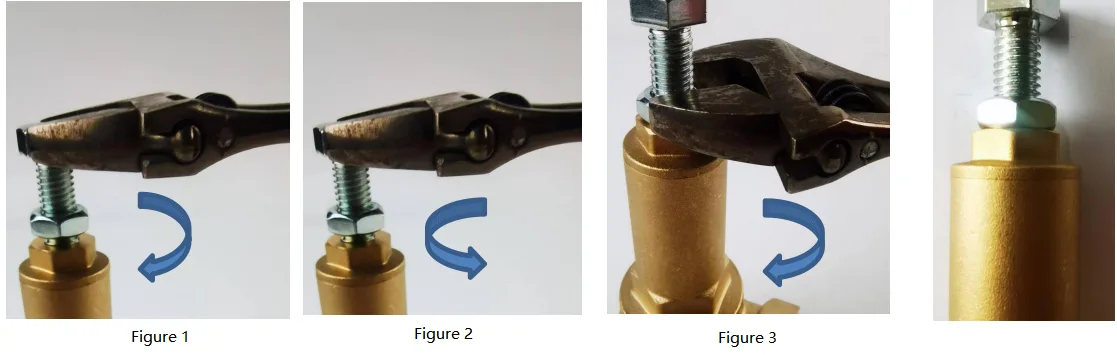

Nới lỏng đai ốc; trong phạm vi áp suất làm việc quy định của lò xo, xoay vít để thay đổi mức nén của lò xo và điều chỉnh áp suất mở. Khi điều chỉnh, trước tiên hãy tăng từ từ áp suất đầu vào của van an toàn để làm cho van mở ra hai lần. Nếu áp suất mở quá thấp (đầu tiên hãy giảm áp suất đầu vào của van), hãy xoay vít điều chỉnh theo chiều kim đồng hồ (Hình 1). Nếu áp suất mở quá cao, hãy xoay vít điều chỉnh ngược chiều kim đồng hồ (Hình 2). Sau khi điều chỉnh đến áp suất mở cần thiết, hãy siết chặt đai ốc (Hình 3).
