Van một chiều mặt bích ngăn chặn dòng chảy ngược trong hệ thống đường ống như thế nào?

Trong các hệ thống đường ống công nghiệp, việc ngăn chặn dòng chảy ngược là rất quan trọng để duy trì sự an toàn của hệ thống, bảo vệ thiết bị và đảm bảo sự ổn định của quy trình. MỘTVan kiểm tra mặt bíchlà giải pháp được sử dụng rộng rãi, tự động cho phép chất lỏng chảy theo một hướng đồng thời chặn dòng chảy ngược. Thiết bị đơn giản nhưng hiệu quả này đóng một vai trò quan trọng trong các ngành công nghiệp như xử lý nước, xử lý hóa chất, dầu khí và sản xuất điện.

Không giống như van thủ công, van một chiều mặt bích hoạt động tự động bằng áp suất của môi trường chảy. Khi chất lỏng chảy đúng hướng, đĩa bên trong sẽ mở ra; khi dòng chảy đảo ngược hoặc áp suất giảm, đĩa sẽ đóng lại ngay lập tức, ngăn dòng chảy ngược và bảo vệ thiết bị thượng nguồn.

Tóm tắt bài viết

Bài viết này giải thích cách hoạt động của van một chiều mặt bích, các thành phần cấu trúc, lợi ích, cân nhắc lắp đặt và các ứng dụng công nghiệp phổ biến. Nó cũng nêu bật cách lựa chọn thiết kế van phù hợp có thể giải quyết những thách thức chung về đường ống như hư hỏng máy bơm, tăng áp suất và ô nhiễm.

Mục lục

• Giới thiệu về Van một chiều mặt bích
• Nguyên lý làm việc của van một chiều mặt bích
• Các thành phần chính của van một chiều mặt bích
• Các thông số kỹ thuật chính
• Ưu điểm của việc sử dụng van một chiều mặt bích
• Ứng dụng công nghiệp điển hình
• Cách chọn van một chiều mặt bích phù hợp
• Mẹo cài đặt và bảo trì
• Câu hỏi thường gặp
• Phần kết luận

Giới thiệu về Van một chiều mặt bích

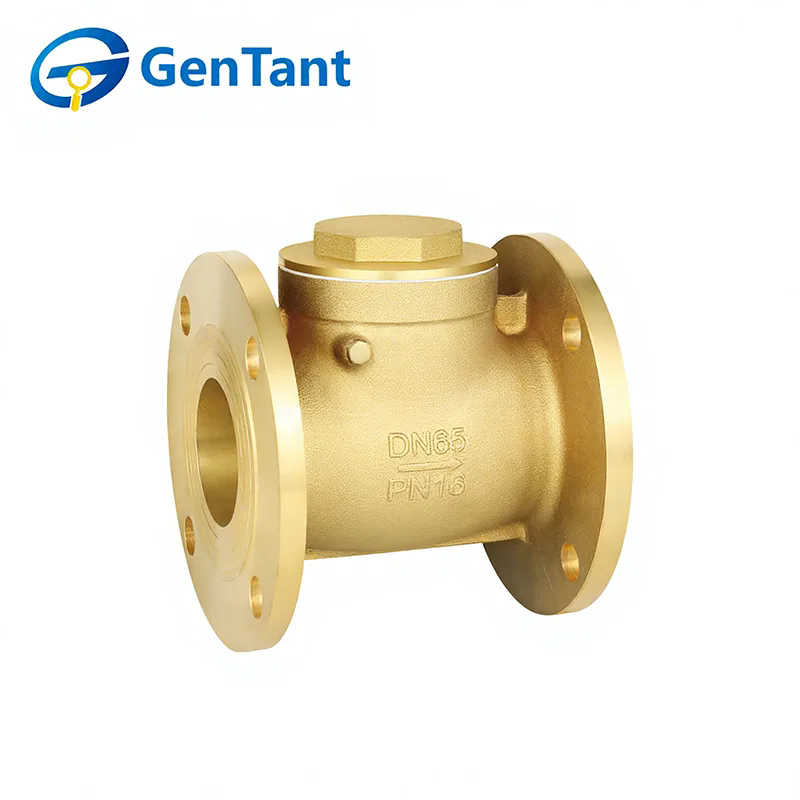

Van một chiều có mặt bích là một loại van một chiều được thiết kế với các kết nối mặt bích ở cả hai đầu để có thể được bắt vít trực tiếp vào mặt bích đường ống. Phương pháp kết nối này mang lại hiệu suất bịt kín mạnh mẽ và đặc biệt phù hợp với các đường ống vừa và lớn hoạt động trong điều kiện áp suất cao hơn. :contentReference[oaicite:1]{index=1}

Chức năng chính của van một chiều mặt bích là cho phép chất lỏng di chuyển theo một hướng đồng thời tự động dừng dòng chảy ngược. Điều này ngăn ngừa các vấn đề như hư hỏng máy bơm, búa nước hoặc ô nhiễm các quy trình thượng nguồn. :contentReference[oaicite:2]{index=2}

Do độ tin cậy và độ bền cao, van một chiều mặt bích được sử dụng rộng rãi trong hệ thống nước, nhà máy hóa dầu, cơ sở xử lý nước thải và dây chuyền sản xuất công nghiệp.

Nguyên lý làm việc của van một chiều mặt bích

Hoạt động của van một chiều mặt bích phụ thuộc vào chênh lệch áp suất giữa đầu vào và đầu ra của đường ống.

• Khi chất lỏng chảy đúng hướng, áp suất sẽ đẩy đĩa van mở ra.
• Đĩa nâng lên hoặc xoay ra khỏi bệ van, cho phép môi trường đi qua.
• Nếu dòng chảy dừng lại hoặc đảo ngược, áp suất ngược sẽ đẩy đĩa trở lại chỗ ngồi.
• Van tự động đóng lại và chặn dòng chảy ngược.

Cơ chế tự động này đảm bảo không cần nguồn điện bên ngoài hoặc thao tác thủ công. Van phản ứng ngay lập tức với những thay đổi áp suất trong hệ thống, cung cấp sự bảo vệ liên tục cho máy bơm, máy nén và các thiết bị quan trọng khác. :contentReference[oaicite:3]{index=3}

Các thành phần chính của van một chiều mặt bích

Hiểu cấu trúc bên trong của van một chiều mặt bích giúp các kỹ sư chọn đúng mẫu cho hệ thống đường ống của họ.

Hầu hết các van một chiều mặt bích công nghiệp đều được sản xuất bằng vật liệu bền như gang, thép cacbon hoặc thép không gỉ để chịu được áp suất, nhiệt độ và môi trường ăn mòn. :contentReference[oaicite:4]{index=4}

Các thông số kỹ thuật chính

Khi lựa chọn van một chiều mặt bích, các kỹ sư phải xem xét một số thông số kỹ thuật để đảm bảo khả năng tương thích với hệ thống đường ống.

• Đường kính danh nghĩa (DN)
• Xếp hạng áp suất (PN hoặc Lớp)
• Nhiệt độ làm việc
• Chất liệu thân và đĩa
• Vật liệu đóng dấu
• Chuẩn kết nối (ANSI, DIN, JIS)

Ưu điểm của việc sử dụng van một chiều mặt bích

Nhiều cơ sở công nghiệp thích van một chiều có mặt bích vì chúng mang lại hiệu suất đáng tin cậy và bảo trì dễ dàng.

• Vận hành tự động- Không cần điều khiển bằng tay hoặc nguồn điện.
• Ngăn chặn dòng chảy ngược hiệu quả– Bảo vệ máy bơm và máy nén.
• Kết nối đường ống mạnh mẽ– Các khớp nối mặt bích mang lại khả năng bịt kín ổn định.
• Bảo trì dễ dàng– Van có thể tháo rời mà không cần cắt đường ống.
• Khả năng tương thích công nghiệp rộng rãi– Thích hợp với nhiều điều kiện áp suất và nhiệt độ khác nhau.

Những ưu điểm này làm cho van một chiều có mặt bích trở thành thành phần thiết yếu trong hệ thống đường ống công nghiệp hiện đại.

Ứng dụng công nghiệp điển hình

Van một chiều mặt bích thường được lắp đặt trong nhiều hệ thống công nghiệp, nơi việc ngăn chặn dòng chảy ngược là rất quan trọng.

• Nhà máy cấp và xử lý nước
• Đường ống dẫn dầu và khí đốt
• Hệ thống xử lý hóa chất
• Đường ống hơi nước và nồi hơi
• Dây chuyền chế biến thực phẩm và dược phẩm
• Cơ sở sản xuất điện

Ví dụ, trong hệ thống máy bơm, van thường được lắp trên đường xả để ngăn nước chảy ngược vào máy bơm khi máy ngừng chạy.

Cách chọn van một chiều mặt bích phù hợp

Việc lựa chọn mô hình van chính xác đòi hỏi phải đánh giá cẩn thận các điều kiện của hệ thống. Các yếu tố sau đây phải luôn được xem xét:

• Áp suất và nhiệt độ đường ống
• Loại chất lỏng hoặc khí
• Hướng lắp đặt (ngang hoặc dọc)
• Hiệu suất niêm phong cần thiết
• Khả năng tiếp cận bảo trì
• Tiêu chuẩn ngành áp dụng

Van có kích thước phù hợp đảm bảo hoạt động ổn định và ngăn ngừa các vấn đề như rung đĩa, mất áp suất hoặc mòn sớm.

Mẹo cài đặt và bảo trì

• Lắp van theo mũi tên hướng dòng chảy trên thân van.
• Đảm bảo bề mặt mặt bích sạch sẽ trước khi lắp đặt.
• Sử dụng miếng đệm và mô-men xoắn thích hợp khi siết bu lông mặt bích.
• Tránh lắp đặt van ở những vị trí có thể tích tụ cặn bẩn.
• Kiểm tra định kỳ xem có bị mòn, ăn mòn hoặc hư hỏng niêm phong không.

Việc lắp đặt đúng sẽ cải thiện đáng kể độ tin cậy và tuổi thọ của van.

Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa van một chiều mặt bích và van một chiều có ren là gì?

Van một chiều mặt bích sử dụng kết nối bu lông giữa các mặt bích ống, khiến chúng trở nên lý tưởng cho các đường ống lớn hơn và hệ thống áp suất cao hơn. Van một chiều dạng ren thường được sử dụng cho các đường ống nhỏ hơn.

Câu 2: Van một chiều mặt bích có thể lắp đặt theo chiều dọc được không?

Có, nhưng hướng lắp đặt phụ thuộc vào loại van. Van một chiều dạng xoay thường được lắp đặt theo chiều ngang, trong khi van một chiều dạng nâng có thể hoạt động trong các đường ống thẳng đứng.

Câu 3: Nguyên nhân gây ra hiện tượng búa nước ở van một chiều là gì?

Hiện tượng búa nước xảy ra khi van đóng quá nhanh do dòng chảy đảo chiều đột ngột. Sử dụng van một chiều có lò xo hỗ trợ hoặc thiết kế hệ thống phù hợp có thể giúp giảm thiểu vấn đề này.

Q4: Van một chiều mặt bích có tuổi thọ bao lâu?

Với việc lựa chọn và bảo trì vật liệu phù hợp, van một chiều công nghiệp có thể hoạt động đáng tin cậy trong nhiều năm trong môi trường đòi hỏi khắt khe.

Phần kết luận

Van một chiều có mặt bích là một thành phần quan trọng trong hệ thống đường ống hiện đại, đảm bảo chất lỏng chảy an toàn theo một hướng đồng thời ngăn ngừa các vấn đề chảy ngược tốn kém. Bằng cách hiểu rõ nguyên tắc làm việc, cấu trúc và yêu cầu ứng dụng của nó, các kỹ sư và người quản lý cơ sở có thể chọn loại van phù hợp để cải thiện độ tin cậy của hệ thống và hiệu quả vận hành.
