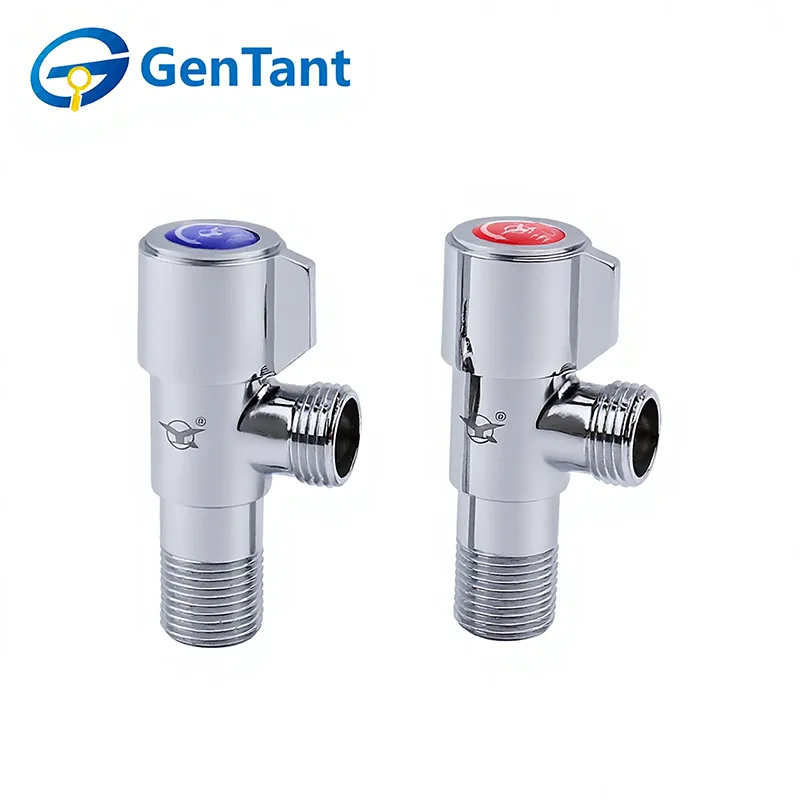

Van góc quay một phần tư

Van góc một phần tư được sử dụng rộng rãi trong các hệ thống kiểm soát chất lỏng và khí để nhanh chóng mở hoặc tắt dòng chảy bằng cách xoay 90 độ đơn giản, mang lại phản hồi nhanh, bịt kín đáng tin cậy và vận hành dễ dàng. Thiết kế thân máy góc cạnh cho phép lắp đặt hiệu quả trong không gian hạn chế và giúp thay đổi hướng dòng chảy trong khi vẫn duy trì hiệu suất ổn định.

Tính năng và ứng dụng sản phẩm

Van góc một phần tư có cơ chế tựa bi cho phép ngắt dòng chảy ngay lập tức bằng một thao tác xoay 90 độ đơn giản. Đặc điểm chính của chúng là định hướng 90 độ, giúp đơn giản hóa việc kết nối giữa ống tường và ống mềm trong không gian chật hẹp. Chúng được áp dụng rộng rãi trong phòng tắm dân dụng và nhà bếp cho nhà vệ sinh, bồn rửa và vòi. Thân bằng đồng thau bền bỉ và con dấu đáng tin cậy mang đến giải pháp lâu dài, không rò rỉ cho người lắp đặt.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,0 MPa

Môi trường làm việc: Nước, khí không ăn mòn và không cháy

Nhiệt độ hoạt động: -10°C ≤ T ≤ 90°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

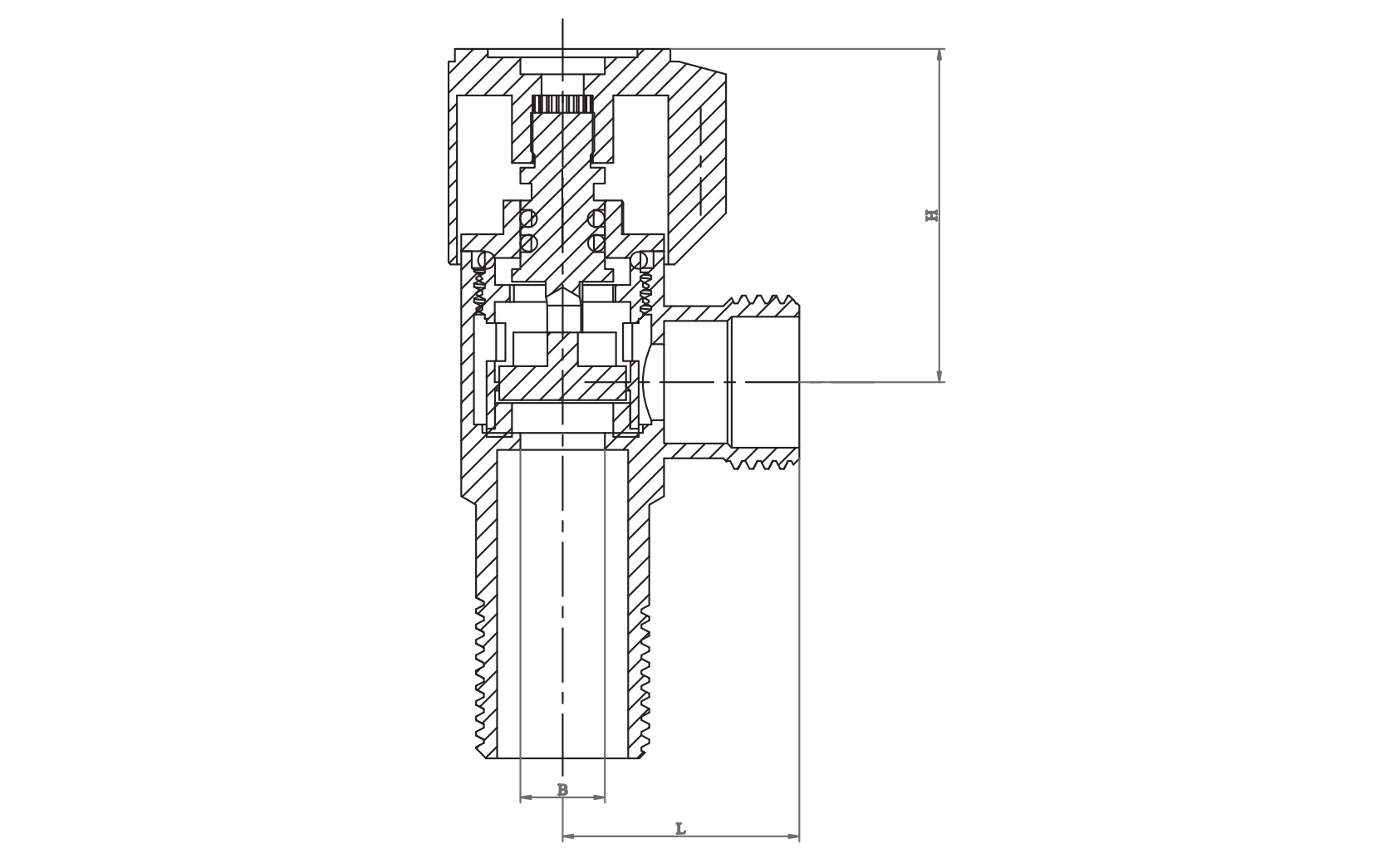

Kích thước sản phẩm

Hướng dẫn cài đặt

Lắp đặt chuyên nghiệp: Van góc một phần tư phải được lắp đặt bởi các kỹ thuật viên khí đốt đã được chứng nhận. Đảm bảo nguồn cung cấp khí đốt được tắt và khu vực làm việc được thông gió tốt.

Tính toàn vẹn của ren: Chỉ sử dụng băng PTFE đã được xếp hạng bằng khí (thường có màu vàng) hoặc chất kết dính ống chuyên dụng. Chỉ bôi chất bịt kín vào các ren nam, đảm bảo không có vật liệu dư thừa lọt vào thân van làm cản trở vòng đệm.

Quản lý mô-men xoắn: Sử dụng cờ lê thích hợp ở đầu van gần đường ống nhất. Không vặn quá chặt vì lực quá mạnh có thể làm nứt thân van hoặc làm hỏng các mặt tựa bên trong, dẫn đến rò rỉ nguy hiểm.

Kiểm tra rò rỉ: Sau khi lắp đặt, không bao giờ sử dụng ngọn lửa để kiểm tra rò rỉ. Bôi dung dịch phát hiện rò rỉ đã được chứng nhận hoặc nước xà phòng lên tất cả các mối nối; bong bóng cho thấy rò rỉ phải được sửa chữa ngay lập tức.

Hướng dẫn vận hành

Chức năng: Van góc quay một phần tư chỉ dành cho dịch vụ bật/tắt. Chúng phải ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Việc mở một phần có thể gây xói mòn mặt tựa và hư hỏng vòng đệm.

Vị trí tay cầm: Tay cầm đóng vai trò là chỉ báo trực quan. Khi tay cầm song song với đường ống, van MỞ; khi vuông góc thì nó ĐÓNG.

Vận hành bằng tay: Các van này được thiết kế để vận hành bằng tay. Không sử dụng các dụng cụ hoặc "thanh gian lận" để xoay tay cầm. Nếu van khó vận hành thì có thể cần phải thay thế.

Kiểm tra & Bảo trì

Kiểm tra định kỳ: Kiểm tra Van góc một phần tư ít nhất hai lần một năm để phát hiện các dấu hiệu ăn mòn, hư hỏng tay cầm hoặc mùi gas. Xoay van (Mở/Đóng) định kỳ để đảm bảo bi không bị kẹt.

Không tháo rời: Do dung sai an toàn quan trọng, không cố gắng tháo rời hoặc sửa chữa các bộ phận bên trong của van gas. Nếu van bị rò rỉ hoặc không tắt được, hãy thay thế toàn bộ thiết bị ngay lập tức.

Môi trường: Giữ cho khu vực van không có hóa chất ăn mòn hoặc tích tụ độ ẩm cao, có thể làm hỏng thân đồng thau hoặc vòng đệm thân van theo thời gian.

Quy trình khẩn cấp: Trong trường hợp rò rỉ khí, hãy đóng ngay van chính ngược dòng, sơ tán khỏi khu vực và liên hệ với dịch vụ khẩn cấp.
