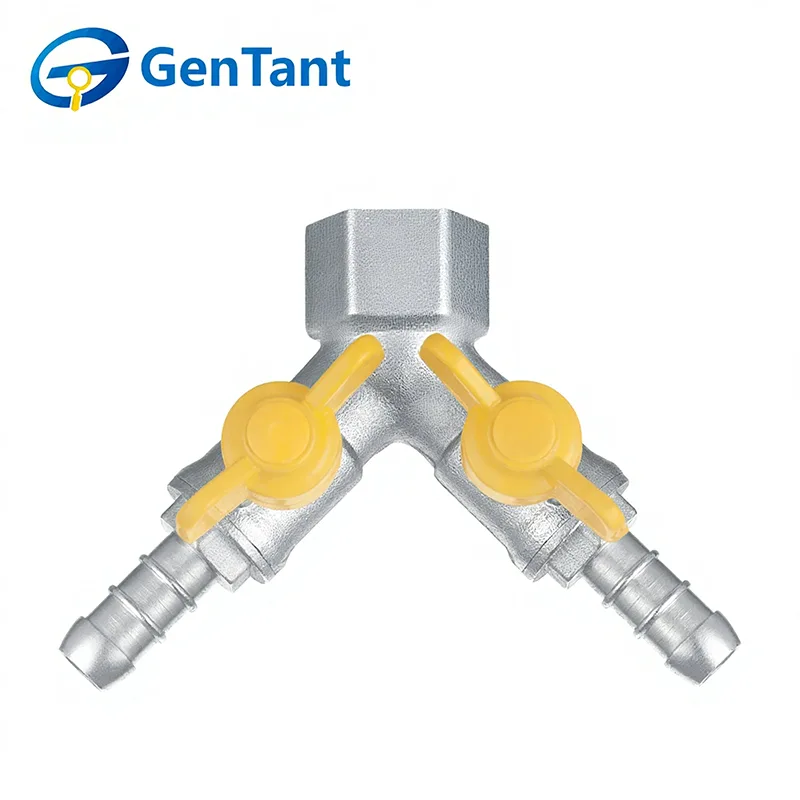

Van chuyển hướng hình chữ Y

Van chuyển hướng hình chữ Y là bộ phận kiểm soát dòng chảy quan trọng được thiết kế để định hướng, phân chia hoặc kết hợp dòng chất lỏng hoặc khí trong hệ thống đường ống. Với cấu trúc hình chữ Y, các van này cho phép chuyển hướng dòng chảy trơn tru đồng thời giảm nhiễu loạn và tổn thất áp suất, khiến chúng phù hợp cho các ứng dụng xử lý công nghiệp, hệ thống năng lượng và phân phối chất lỏng.

Tính năng và ứng dụng sản phẩm

Van chuyển hướng hình chữ Y có thân góc cạnh độc đáo được thiết kế để chia một nguồn khí duy nhất thành hai đường nhánh riêng biệt với độ nhiễu loạn tối thiểu. Tính năng chính của chúng là chuyển hướng dòng chảy tích hợp giúp loại bỏ nhu cầu sử dụng thêm các phụ kiện nối chữ T, giảm các đường rò rỉ tiềm ẩn. Chúng được ứng dụng rộng rãi trong các kết nối thiết bị kép, chẳng hạn như chia đường dẫn khí chính cho cả lò sưởi và máy nước nóng trong các phòng tiện ích chật hẹp.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Phương tiện làm việc: Khí đô thị nội địa, khí tự nhiên, khí dầu mỏ hóa lỏng (LPG)

Nhiệt độ hoạt động: -10°C ≤ T ≤ 80°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

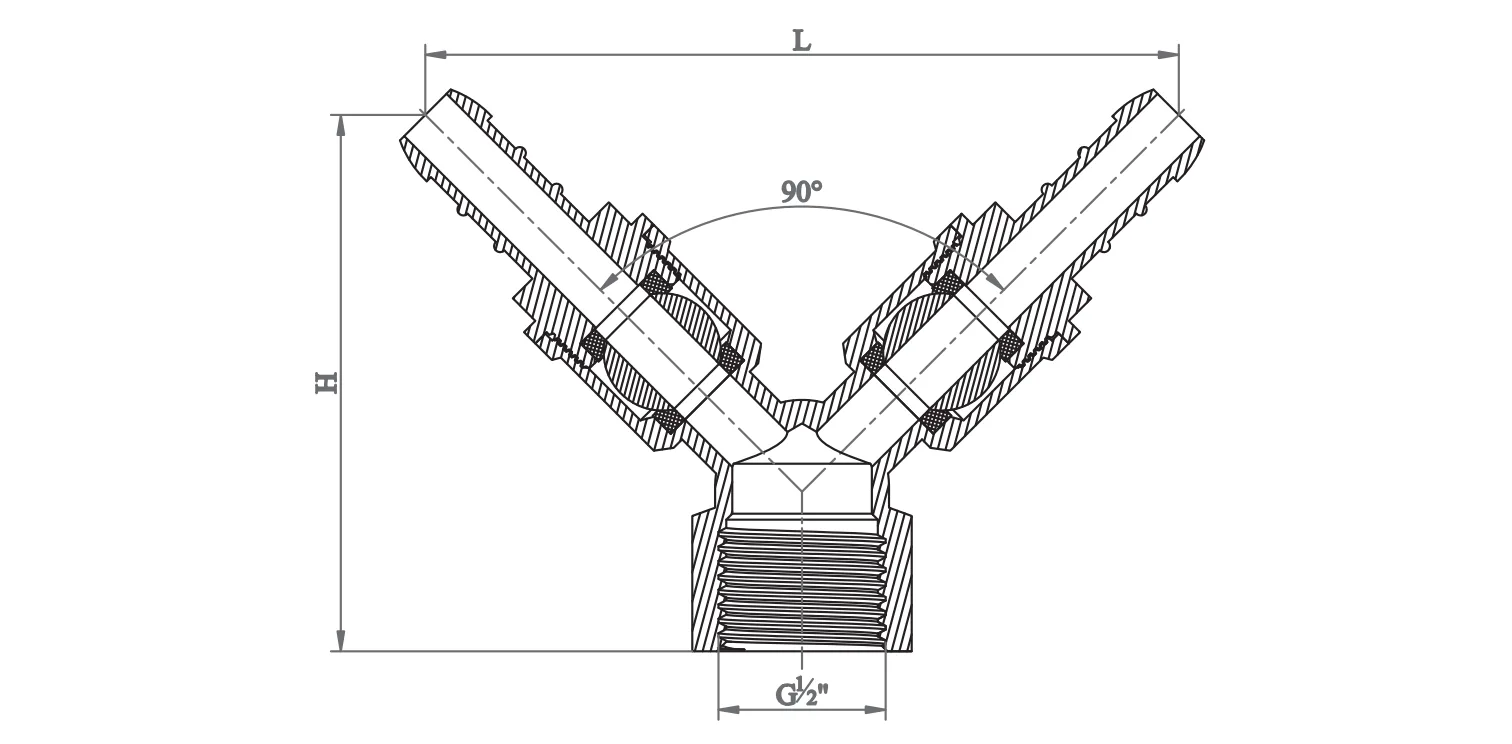

Kích thước sản phẩm

Hướng dẫn cài đặt

Lắp đặt chuyên nghiệp: Van chuyển hướng hình chữ Y phải được lắp đặt bởi các kỹ thuật viên khí đốt đã được chứng nhận. Đảm bảo nguồn cung cấp khí đốt được tắt và khu vực làm việc được thông gió tốt.

Tính toàn vẹn của ren: Chỉ sử dụng băng PTFE đã được xếp hạng bằng khí (thường có màu vàng) hoặc chất kết dính ống chuyên dụng. Chỉ bôi chất bịt kín vào các ren nam, đảm bảo không có vật liệu dư thừa lọt vào thân van làm cản trở vòng đệm.

Quản lý mô-men xoắn: Sử dụng cờ lê thích hợp ở đầu van gần đường ống nhất. Không vặn quá chặt vì lực quá mạnh có thể làm nứt thân van hoặc làm hỏng các mặt tựa bên trong, dẫn đến rò rỉ nguy hiểm.

Kiểm tra rò rỉ: Sau khi lắp đặt, không bao giờ sử dụng ngọn lửa để kiểm tra rò rỉ. Bôi dung dịch phát hiện rò rỉ đã được chứng nhận hoặc nước xà phòng lên tất cả các mối nối; bong bóng cho thấy rò rỉ phải được sửa chữa ngay lập tức.

Hướng dẫn vận hành

Chức năng: Van chuyển hướng hình chữ Y chỉ dùng để bật/tắt. Chúng phải ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Việc mở một phần có thể gây xói mòn mặt tựa và hư hỏng vòng đệm.

Vị trí tay cầm: Tay cầm đóng vai trò là chỉ báo trực quan. Khi tay cầm song song với đường ống, van MỞ; khi vuông góc thì nó ĐÓNG.

Vận hành bằng tay: Các van này được thiết kế để vận hành bằng tay. Không sử dụng các dụng cụ hoặc "thanh gian lận" để xoay tay cầm. Nếu van khó vận hành thì có thể cần phải thay thế.

Kiểm tra & Bảo trì

Kiểm tra định kỳ: Kiểm tra Van chuyển hướng hình chữ Y ít nhất hai lần một năm để phát hiện các dấu hiệu ăn mòn, hư hỏng tay cầm hoặc mùi gas. Xoay van (Mở/Đóng) định kỳ để đảm bảo bi không bị kẹt.

Không tháo rời: Do dung sai an toàn quan trọng, không cố gắng tháo rời hoặc sửa chữa các bộ phận bên trong của van gas. Nếu van bị rò rỉ hoặc không tắt được, hãy thay thế toàn bộ thiết bị ngay lập tức.

Môi trường: Giữ cho khu vực Van chuyển hướng hình chữ Y không có hóa chất ăn mòn hoặc tích tụ độ ẩm cao, có thể làm hỏng thân đồng thau hoặc vòng đệm thân van theo thời gian.

Quy trình khẩn cấp: Trong trường hợp rò rỉ khí, hãy đóng ngay van chính ngược dòng, sơ tán khỏi khu vực và liên hệ với dịch vụ khẩn cấp.
