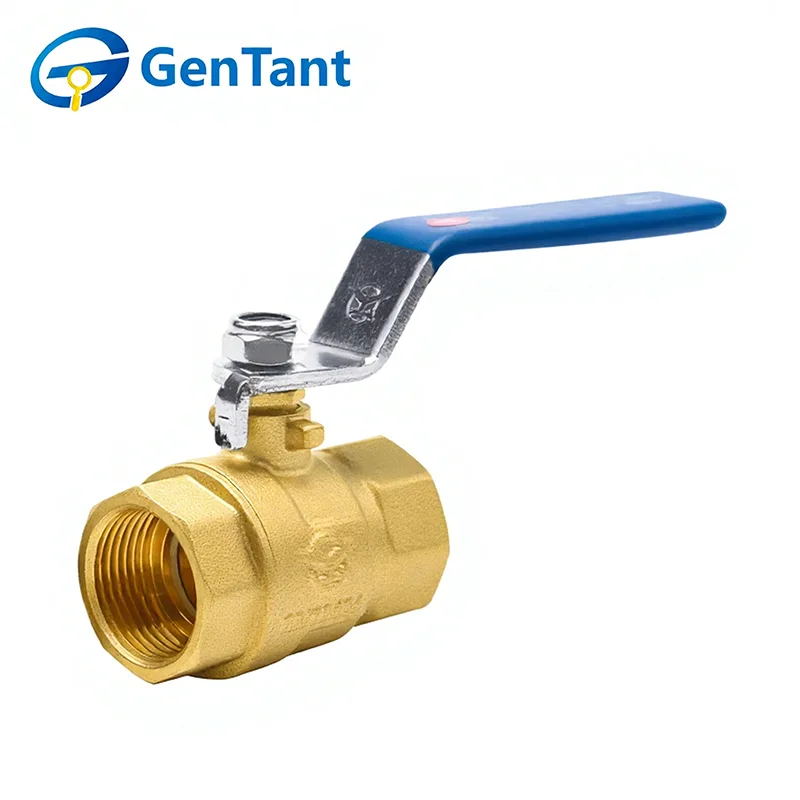

Van bi đồng

Van bi đồng là loại van một chiều bền và hiệu quả được thiết kế chủ yếu để sử dụng trong nước uống, sưởi ấm, khí đốt và các hệ thống chất lỏng không ăn mòn khác. Chức năng của nó là cung cấp một phương pháp đáng tin cậy để mở, đóng hoặc cô lập dòng chảy trong đường ống. Điều này đạt được bằng cách xoay một quả cầu hình cầu có lỗ xuyên qua 90 độ; khi thẳng hàng với đường ống, nó cho phép dòng chảy đầy đủ, không bị cản trở, và khi vuông góc, nó tạo ra một vòng bịt kín để ngăn dòng chảy hoàn toàn. Được sản xuất từ ​​​​đồng thau hoặc đồng thau (hợp kim đồng), van có khả năng chống ăn mòn tuyệt vời, dẫn nhiệt tốt và dễ dàng lắp đặt thông qua các kết nối hàn hoặc ren, khiến nó trở thành tiêu chuẩn cho hệ thống ống nước dân dụng, thương mại và công nghiệp nhẹ.

Ứng dụng sản phẩm

Van bi đồng được đánh giá cao nhờ khả năng chống ăn mòn và đặc tính kháng khuẩn đặc biệt, khiến chúng trở thành lựa chọn cao cấp cho hệ thống nước uống dân dụng. Đặc điểm chính của chúng là thân bằng đồng bền, không chứa chì, đảm bảo vệ sinh lâu dài và tính toàn vẹn về cấu trúc. Các van này được ứng dụng rộng rãi trong hệ thống ống nước sinh hoạt, máy nước nóng và hệ thống HVAC. Khả năng vận hành 1/4 vòng đáng tin cậy và khả năng tương thích với đường ống đồng khiến chúng trở thành sản phẩm được yêu thích cho các dự án xây dựng cao cấp.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Môi trường làm việc: Nước, Dầu, Khí không ăn mòn và không cháy

Nhiệt độ hoạt động: -10°C ≤ T ≤ 120°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

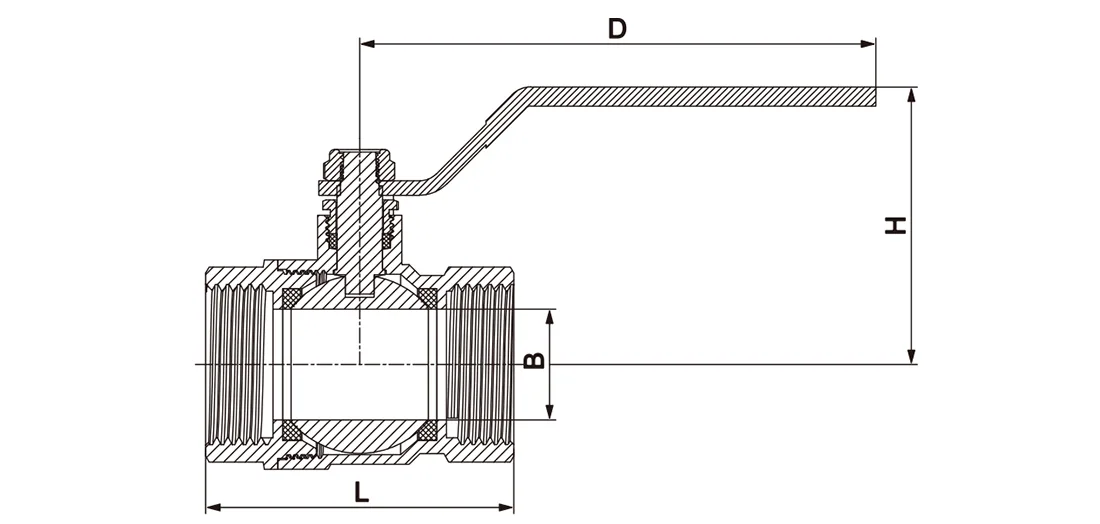

Kích thước sản phẩm

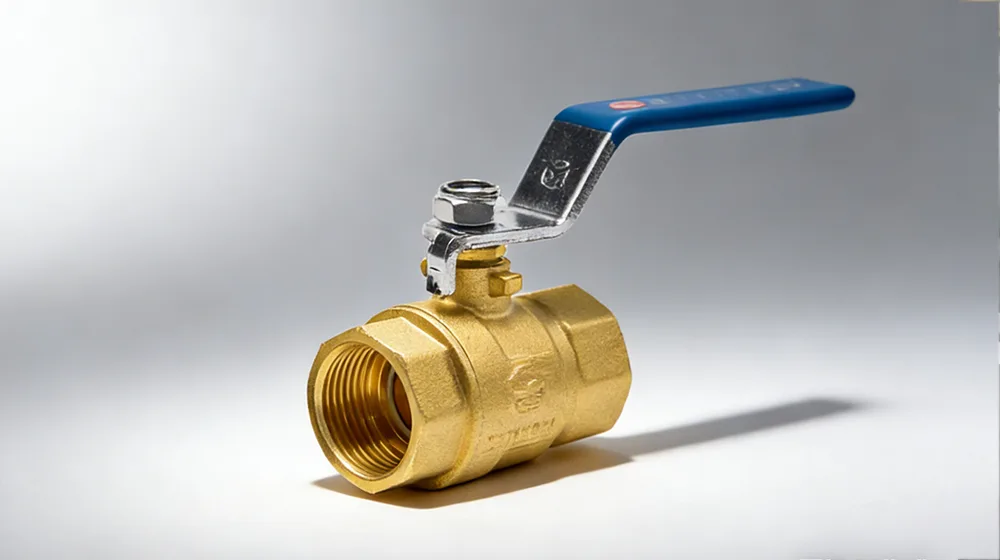

Tính năng & Ưu điểm sản phẩm

Van bi đồng GenTant được thiết kế để ngắt nhanh và kích hoạt dòng chảy đáng tin cậy.

Chất liệu cao cấp: Được chế tạo từ đồng thau cao cấp HPb59-1 (Tiêu chuẩn Quốc gia).

Dòng chảy tối ưu: Cung cấp khả năng chống dòng chảy thấp nhất có thể (hiệu quả là bằng không).

Hiệu suất cao: Có khả năng chịu được chênh lệch áp suất cao trong quá trình đóng cửa.

Vận hành nhanh: Chọn các mẫu có tốc độ đóng/mở từ 0,05 giây đến 0,1 giây, lý tưởng cho các hệ thống tự động.

Thiết kế nhỏ gọn: Nhẹ và tiết kiệm không gian để dễ dàng tích hợp vào các mạng lưới đường ống đa dạng.

Hướng dẫn cài đặt

Để đảm bảo hiệu suất lâu dài và ngăn ngừa hư hỏng cấu trúc, việc lắp đặt phải được thực hiện bởi các chuyên gia có trình độ.

Chuẩn bị: Đảm bảo hệ thống đường ống sạch sẽ. Tháo nắp bảo vệ và kiểm tra các cổng xem có mảnh vụn không.

Căn chỉnh: Xác nhận rằng các ống nối đã được căn chỉnh hoàn hảo. Độ lệch quá mức tạo ra ứng suất lắp đặt có thể làm hỏng van.

Dụng cụ đúng: Sử dụng cờ lê hoặc kẹp ống có mômen xoắn thích hợp lên phần lục giác hoặc bát giác của van gần ren được siết chặt nhất. Không bao giờ tác dụng lực vào đầu đối diện vì điều này có thể làm biến dạng cơ thể.

Bịt kín ren: Chỉ sử dụng chất bịt kín PTFE trên ren ống. Tuân theo tiêu chuẩn ISO 228 về chiều dài ren; không siết quá chặt, vì sợi chỉ "chạm đáy" có thể làm hỏng bề mặt bịt kín bên trong.

Hỗ trợ hệ thống: Cung cấp hỗ trợ đầy đủ để ngăn trọng lượng đường ống gây áp lực lên van.

Kiểm tra trước khi bảo dưỡng: Xác minh xếp hạng áp suất và nhiệt độ phù hợp với hệ thống và xoay vòng van hoàn toàn (Mở/Đóng) một lần trước khi vận hành.

Hướng dẫn vận hành

Chức năng: Van bi đồng chỉ dành cho dịch vụ bật/tắt. Chúng phải được giữ mở hoàn toàn hoặc đóng hoàn toàn và không được sử dụng để điều tiết (điều chỉnh dòng chảy).

Cơ chế: Đây là những van hai chiều. Vị trí tay cầm cho biết hướng dòng chảy.

Phòng chống búa nước: Không đóng van quá đột ngột để tránh hiện tượng “búa nước” (áp suất tăng đột ngột).

Cách sử dụng tay cầm: Chỉ sử dụng tay cầm do nhà máy cung cấp. Không bao giờ sử dụng phần mở rộng để tăng đòn bẩy, vì mô-men xoắn quá mức sẽ làm hỏng các bộ phận bên trong.

Kiểm tra & Bảo trì

Chăm sóc chung: Việc bảo trì thường xuyên thường không cần thiết ngoài việc thỉnh thoảng kiểm tra việc đạp xe và đóng gói thân xe.

Lọc: Nên lắp đặt bộ lọc ở đầu vào hệ thống để bảo vệ vòng đệm bên trong của van.

Kiểm soát rò rỉ: Nếu xảy ra rò rỉ thân, hãy siết chặt đai ốc đóng gói theo chiều kim đồng hồ 1/4 vòng. Bao bì PTFE được thiết kế để bù đắp.

Cảnh báo an toàn: Không bao giờ cố gắng đóng gói lại hoặc tháo rời van trong khi hệ thống đang được điều áp. Luôn giảm bớt áp lực trước.

Không tháo rời: Chúng tôi khuyên bạn không nên tháo rời van hai mảnh để thay thế một bộ phận, vì điều này thường ảnh hưởng đến tính toàn vẹn của thân/đuôi.
