Van bi nam nữ

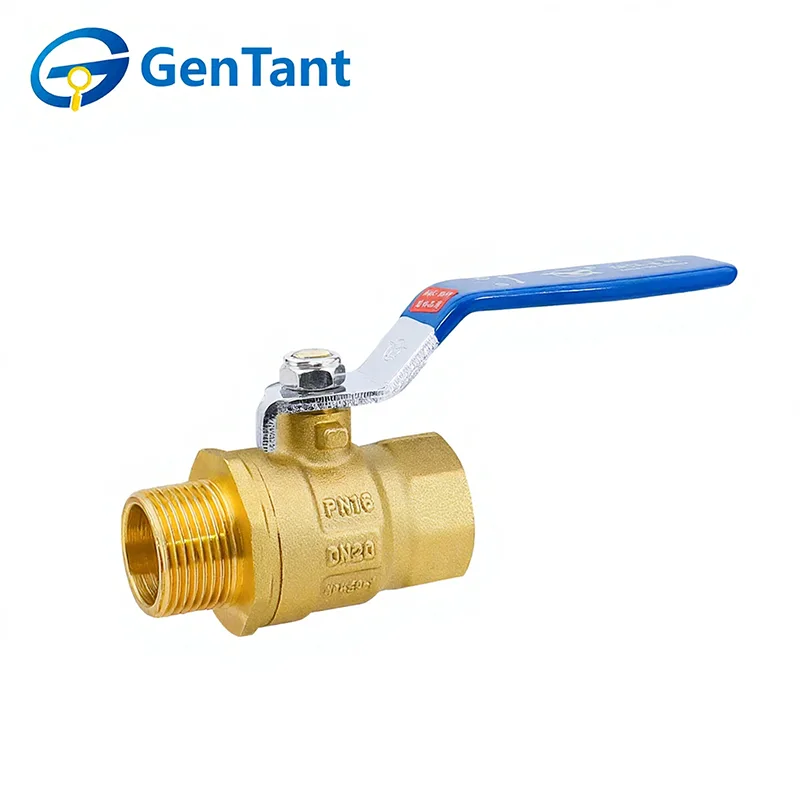

Van bi ren nam là loại van cách ly xoay một phần tư có tính thực tế cao và linh hoạt được thiết kế để kết nối linh hoạt trong các hệ thống đường ống có ren. Chức năng cốt lõi của nó là cung cấp khả năng kiểm soát bật/tắt dòng chất lỏng một cách đáng tin cậy bằng cách xoay một quả bóng có lỗ xuyên qua 90 độ. Hoạt động đơn giản này mang lại dòng chảy đầy đủ khi mở và bịt kín khi đóng. Đặc điểm thiết kế xác định là sự kết hợp giữa một đầu ren đực (bên ngoài) và một đầu ren cái (bên trong), cho phép nó hoạt động như một bộ chuyển đổi trực tiếp giữa các đường ống hoặc phụ kiện có cấu hình khác nhau, đơn giản hóa việc lắp đặt và giảm nhu cầu về các đầu nối bổ sung trong các ứng dụng hệ thống ống nước, khí đốt, nước và chất lỏng công nghiệp.

Tính năng và ứng dụng sản phẩm

Van bi ren nam có một đầu ren trong và một đầu ren ngoài, cho phép kết nối trực tiếp, linh hoạt giữa các phụ kiện đường ống và thiết bị khác nhau. Thiết kế này giảm thiểu nhu cầu sử dụng thêm bộ điều hợp, tiết kiệm không gian và giảm các điểm rò rỉ tiềm ẩn. Chúng được áp dụng rộng rãi trong các kết nối nồi hơi dân dụng, lắp đặt đồng hồ nước và ống góp HVAC. Hoạt động quay vòng nhanh chóng của chúng đảm bảo kiểm soát dòng chảy hiệu quả cho các nhà thầu và người lắp đặt.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Môi trường làm việc: Nước, Dầu, Khí không ăn mòn và không cháy

Nhiệt độ hoạt động: -10°C ≤ T ≤ 120°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

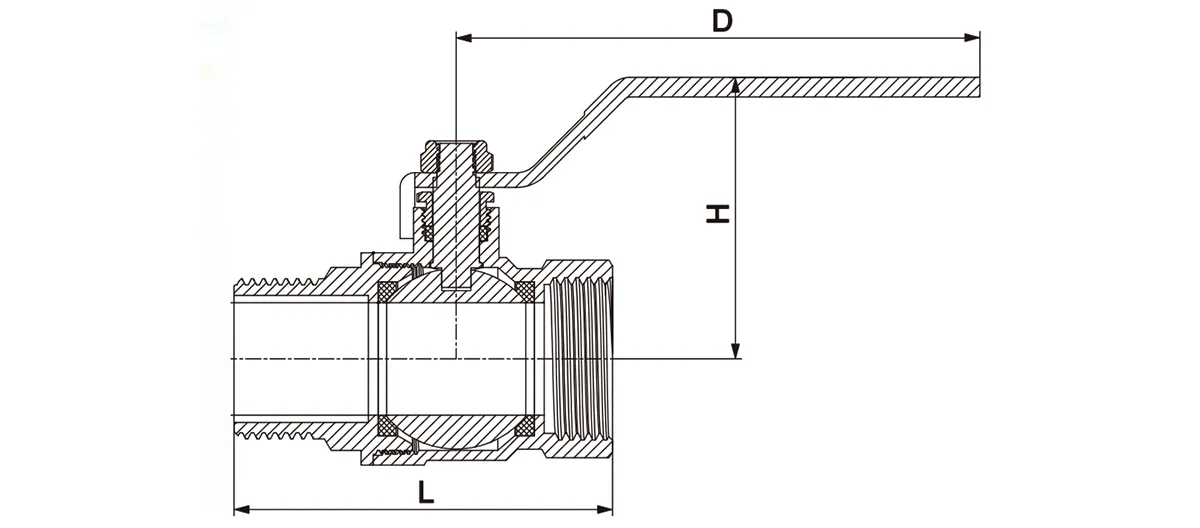

Kích thước sản phẩm

Tính năng & Ưu điểm sản phẩm

Van bi ren nam GenTant được thiết kế để ngắt nhanh và kích hoạt dòng chảy đáng tin cậy.

Chất liệu cao cấp: Được chế tạo từ đồng thau cao cấp HPb59-1 (Tiêu chuẩn Quốc gia).

Dòng chảy tối ưu: Cung cấp khả năng chống dòng chảy thấp nhất có thể (hiệu quả là bằng không).

Hiệu suất cao: Có khả năng chịu được chênh lệch áp suất cao trong quá trình đóng cửa.

Vận hành nhanh: Chọn các mẫu có tốc độ đóng/mở từ 0,05 giây đến 0,1 giây, lý tưởng cho các hệ thống tự động.

Thiết kế nhỏ gọn: Nhẹ và tiết kiệm không gian để dễ dàng tích hợp vào các mạng lưới đường ống đa dạng.

Hướng dẫn cài đặt

Để đảm bảo hiệu suất lâu dài và ngăn ngừa hư hỏng cấu trúc, việc lắp đặt phải được thực hiện bởi các chuyên gia có trình độ.

Chuẩn bị: Đảm bảo hệ thống đường ống sạch sẽ. Tháo nắp bảo vệ và kiểm tra các cổng xem có mảnh vụn không.

Căn chỉnh: Xác nhận rằng các ống nối đã được căn chỉnh hoàn hảo. Độ lệch quá mức tạo ra ứng suất lắp đặt có thể làm hỏng van.

Dụng cụ đúng: Sử dụng cờ lê hoặc kẹp ống có mômen xoắn thích hợp lên phần lục giác hoặc bát giác của van gần ren được siết chặt nhất. Không bao giờ tác dụng lực vào đầu đối diện vì điều này có thể làm biến dạng cơ thể.

Bịt kín ren: Chỉ sử dụng chất bịt kín PTFE trên ren ống. Tuân theo tiêu chuẩn ISO 228 về chiều dài ren; không siết quá chặt, vì sợi chỉ "chạm đáy" có thể làm hỏng bề mặt bịt kín bên trong.

Hỗ trợ hệ thống: Cung cấp hỗ trợ đầy đủ để ngăn trọng lượng đường ống gây áp lực lên van.

Kiểm tra trước khi bảo dưỡng: Xác minh xếp hạng áp suất và nhiệt độ phù hợp với hệ thống và xoay vòng van hoàn toàn (Mở/Đóng) một lần trước khi vận hành.

Hướng dẫn vận hành

Chức năng: Van bi ren nam chỉ dành cho dịch vụ bật/tắt. Chúng phải được giữ mở hoàn toàn hoặc đóng hoàn toàn và không được sử dụng để điều tiết (điều chỉnh dòng chảy).

Cơ chế: Đây là những van hai chiều. Vị trí tay cầm cho biết hướng dòng chảy.

Phòng chống búa nước: Không đóng van quá đột ngột để tránh hiện tượng “búa nước” (áp suất tăng đột ngột).

Cách sử dụng tay cầm: Chỉ sử dụng tay cầm do nhà máy cung cấp. Không bao giờ sử dụng phần mở rộng để tăng đòn bẩy, vì mô-men xoắn quá mức sẽ làm hỏng các bộ phận bên trong.

Kiểm tra & Bảo trì

Chăm sóc chung: Việc bảo trì thường xuyên thường không cần thiết ngoài việc thỉnh thoảng kiểm tra việc đạp xe và đóng gói thân xe.

Lọc: Nên lắp đặt bộ lọc ở đầu vào hệ thống để bảo vệ vòng đệm bên trong của van.

Kiểm soát rò rỉ: Nếu xảy ra rò rỉ thân, hãy siết chặt đai ốc đóng gói theo chiều kim đồng hồ 1/4 vòng. Bao bì PTFE được thiết kế để bù đắp.

Cảnh báo an toàn: Không bao giờ cố gắng đóng gói lại hoặc tháo rời van trong khi hệ thống đang được điều áp. Luôn giảm bớt áp lực trước.

Không tháo rời: Chúng tôi khuyên bạn không nên tháo rời van hai mảnh để thay thế một bộ phận, vì điều này thường ảnh hưởng đến tính toàn vẹn của thân/đuôi.
