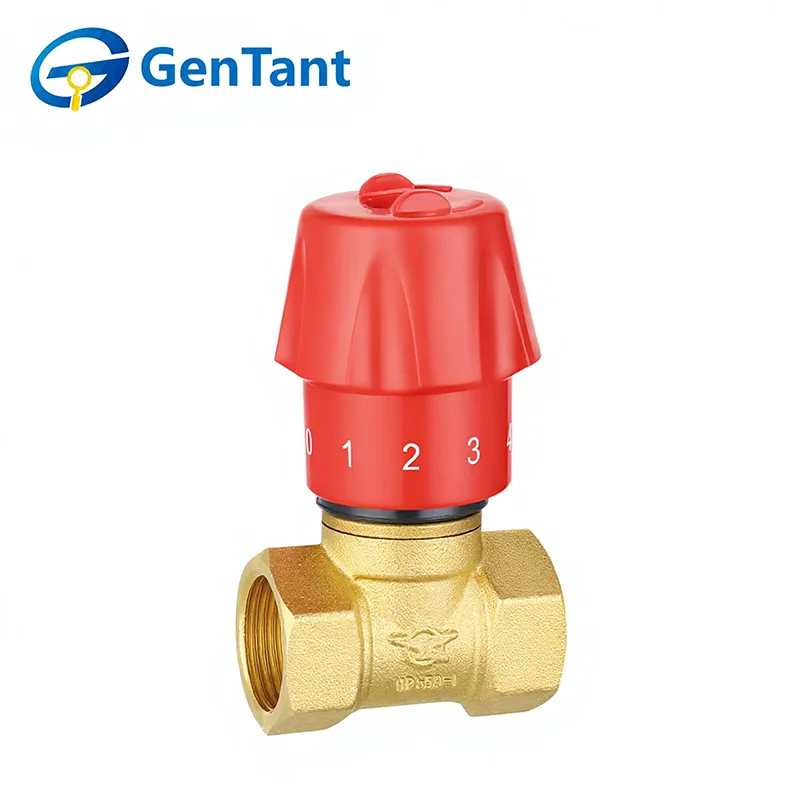

Van cầu điều khiển dòng chảy

Van cầu điều khiển lưu lượng là một thiết bị được thiết kế chính xác để điều chế và điều chỉnh chính xác lưu lượng chất lỏng trong hệ thống đường ống. Chức năng cốt lõi của nó là cung cấp khả năng kiểm soát ổn định, tinh chỉnh đối với tốc độ dòng chảy, áp suất và thể tích, thay vì chỉ hoạt động như một thiết bị bật/tắt. Điều này đạt được thông qua cấu trúc bên trong đặc biệt của nó, trong đó đĩa hoặc phích cắm di chuyển tuyến tính vuông góc với ghế, cho phép hạn chế dần dần hoặc mở đường dẫn dòng chảy. Thiết kế này cung cấp các đặc tính tiết lưu tuyệt vời, cho phép người vận hành thiết lập và duy trì chính xác mức lưu lượng mong muốn. Nó rất cần thiết trong các ứng dụng yêu cầu quản lý dòng chảy ổn định, chẳng hạn như cân bằng trong hệ thống thủy điện HVAC, kiểm soát quy trình trong môi trường công nghiệp và điều chỉnh áp suất trong mạng lưới phân phối nước.

Tính năng và ứng dụng sản phẩm

Van cầu điều khiển dòng chảy được thiết kế để điều tiết và điều chế độ chính xác cao trong các hệ thống nước thương mại và dân dụng. Tính năng chính của chúng là thiết kế ổ cắm và chỗ ngồi bên trong độc đáo cho phép tinh chỉnh tốc độ dòng chảy và áp suất. Những van này rất cần thiết để cân bằng các vòng HVAC, quản lý nước cấp lò hơi và kiểm soát liều lượng hóa chất trong xử lý nước. Khả năng duy trì dòng chảy ổn định trong các điều kiện khác nhau đảm bảo hiệu quả của hệ thống và ngăn ngừa hao mòn thiết bị.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Môi trường làm việc: Nước, Dầu, Khí không ăn mòn và không cháy

Nhiệt độ hoạt động: -20°C ≤ T ≤ 150°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

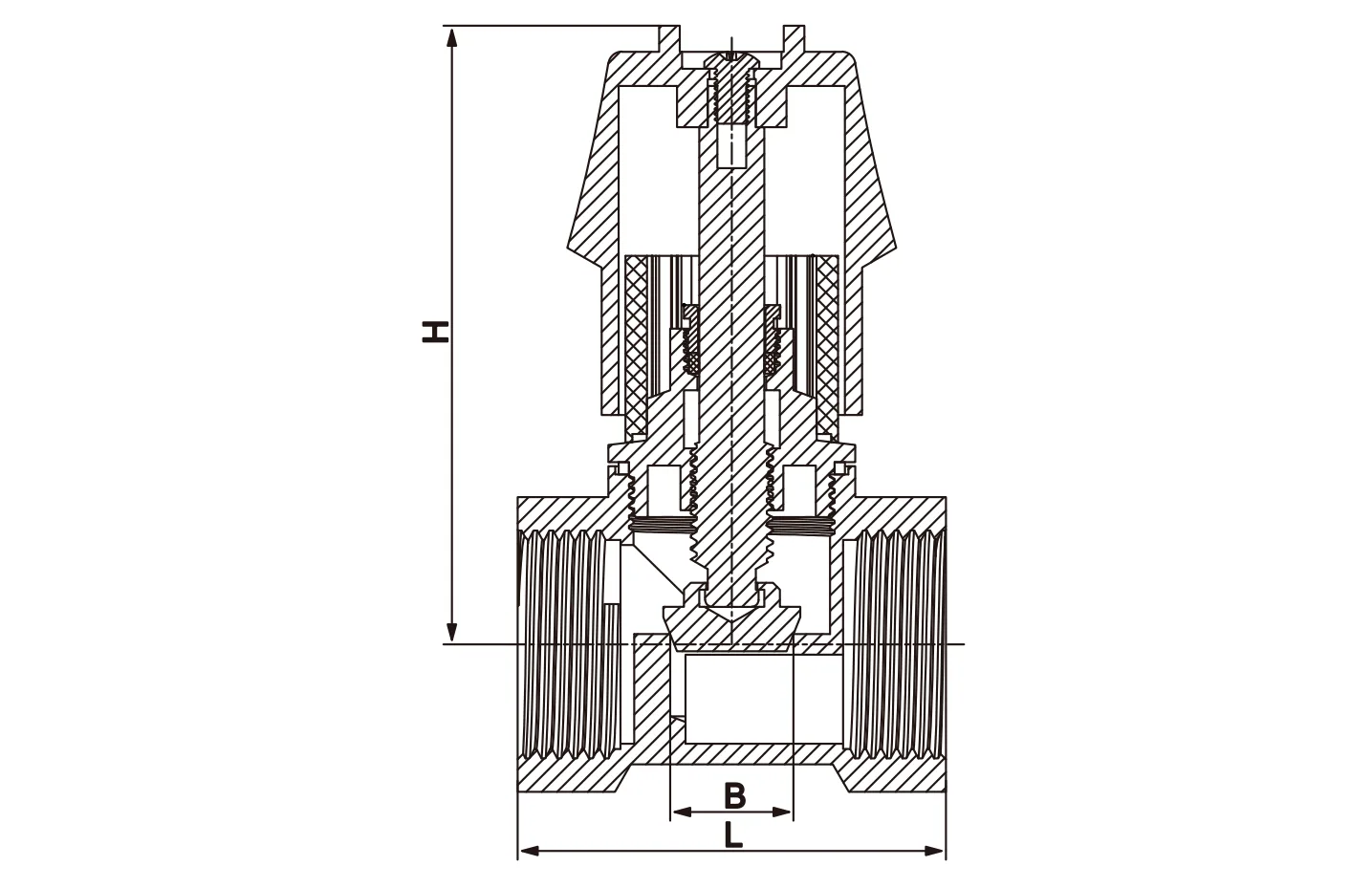

Kích thước sản phẩm

Hướng dẫn cài đặt

1. Làm sạch và chuẩn bị kỹ lưỡng hệ thống đường ống trước khi lắp đặt van.

2.Trước khi lắp đặt, hãy tháo mọi nắp bảo vệ ở đầu van và kiểm tra các cổng van cũng như bề mặt tựa để đảm bảo chúng sạch sẽ.

3. Cung cấp sự hỗ trợ đầy đủ cho van để tránh căng thẳng khi kết nối đường ống.

4. Xác nhận rằng xếp hạng áp suất và nhiệt độ của van phù hợp với điều kiện sử dụng dự định.

5. Trước khi đưa van vào sử dụng, hãy chuyển hoàn toàn van từ mở sang đóng để xác minh hoạt động trơn tru.

6.Sau khi lắp đặt, hãy kiểm tra xem đai ốc đóng gói đã được siết chặt đúng cách chưa.

7.Đối với Van cầu điều khiển dòng chảy, nên lắp đặt với thân thẳng đứng và tay cầm vận hành ở trên.

Hướng dẫn vận hành

Van cổng và van cầu được vận hành bằng tay. Xoay tay cầm ngược chiều kim đồng hồ để mở và theo chiều kim đồng hồ để đóng.

Kiểm tra và bảo trì

1. Nói chung không cần phải kiểm tra định kỳ và bảo trì phòng ngừa, ngoài việc thỉnh thoảng điều chỉnh việc đóng gói thân và đạp xe định kỳ của van từ mở sang đóng.

2.Nếu xảy ra rò rỉ vòng đệm, hãy siết chặt đai ốc đóng gói theo chiều kim đồng hồ khoảng một phần tư vòng—hoặc cho đến khi ngừng rò rỉ—để tăng áp suất bịt kín lên vòng đệm thân. Không bao giờ đóng gói lại van khi nó đang chịu áp suất hệ thống.

3. Khi thay thân van, hãy thay thế vật liệu đóng gói.

Phụ tùng thay thế

Trong điều kiện hoạt động bình thường, hiếm khi cần đến các bộ phận thay thế. Các phụ tùng thay thế được khuyên dùng cho từng loại van bao gồm:

Van cầu: Tay cầm, đai ốc tay cầm, đệm, tuyến, đai ốc đóng gói, đĩa và ghế.

Khi đặt hàng các bộ phận, vui lòng cung cấp số hình, kích thước, bộ phận cần thiết và tuổi gần đúng của van.
