Van bi nữ

Van bi ren cái là một thiết bị ngắt một phần tư rất linh hoạt và hiệu quả được thiết kế để điều khiển bật/tắt đáng tin cậy trong nhiều hệ thống chất lỏng. Chức năng chính của nó là bắt đầu hoặc dừng dòng chảy bằng cách xoay một quả bóng rỗng, đục lỗ 90 độ trong thân van. Ở vị trí mở, lỗ khoan thẳng hàng với đường ống để có dòng chảy đầy đủ, không bị cản trở với độ giảm áp suất tối thiểu; khi đóng lại, mặt rắn của quả bóng sẽ chặn hoàn toàn đường dẫn dòng chảy. Với các ren bên trong (cái) tại các cổng của nó, nó được thiết kế để kết nối trực tiếp với các ống hoặc phụ kiện có ren (nam) bên ngoài, mang lại một con dấu nhỏ gọn, chắc chắn và chống rò rỉ lý tưởng cho các ứng dụng yêu cầu hoạt động thường xuyên.

Tính năng và ứng dụng sản phẩm

Van bi ren cái có ren trong ở cả hai đầu, cho phép kết nối trực tiếp, an toàn với các ống ren đực mà không cần thêm phụ kiện. Thiết kế nhỏ gọn, xoay một phần tư của chúng đảm bảo tắt nhanh và hiệu suất đáng tin cậy, chống rò rỉ. Trong lĩnh vực dân dụng và thương mại, chúng rất cần thiết cho đường nước uống, hệ thống HVAC và hệ thống ống dẫn khí đốt. Việc dễ dàng lắp đặt khiến chúng trở thành lựa chọn hàng đầu cho các nhà thầu và sửa chữa bảo trì.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Môi trường làm việc: Nước

Nhiệt độ hoạt động: -10°C ≤ T ≤ 80°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

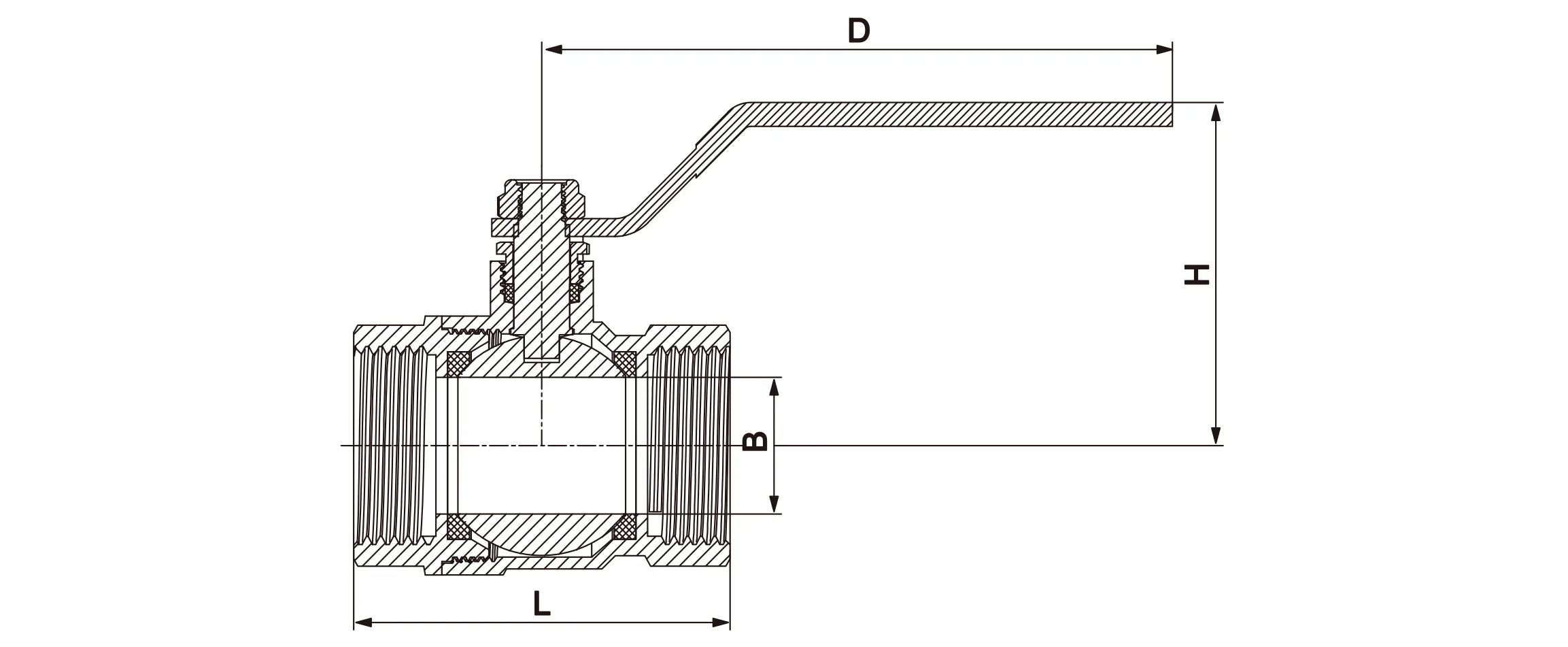

Kích thước sản phẩm

Tính năng & Ưu điểm sản phẩm

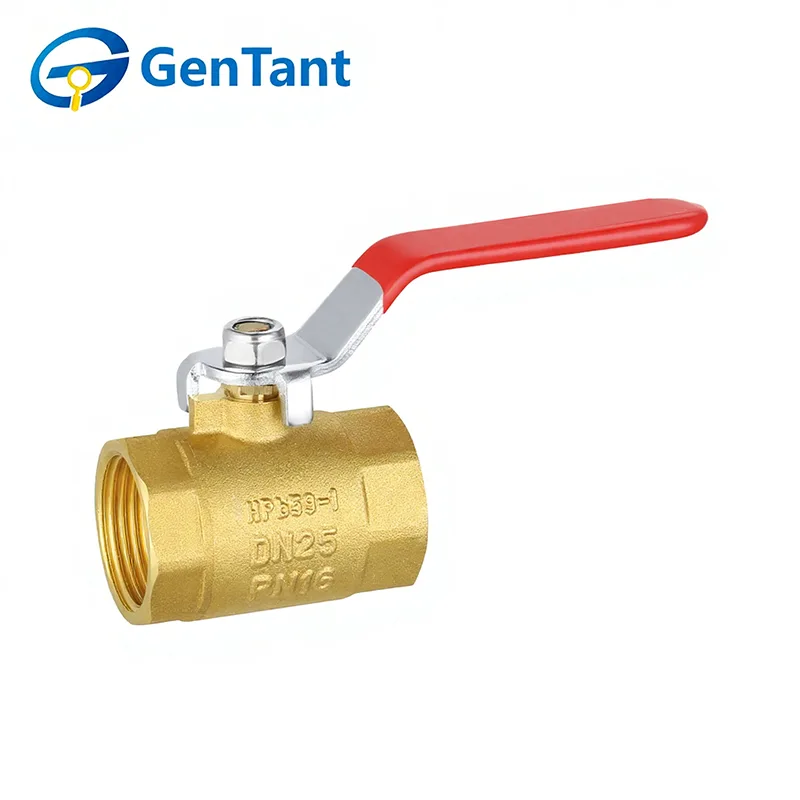

Van bi ren nữ GenTant được thiết kế để ngắt nhanh và kích hoạt dòng chảy đáng tin cậy.

Chất liệu cao cấp: Được chế tạo từ đồng thau cao cấp HPb59-1 (Tiêu chuẩn Quốc gia).

Dòng chảy tối ưu: Cung cấp khả năng chống dòng chảy thấp nhất có thể (hiệu quả là bằng không).

Hiệu suất cao: Có khả năng chịu được chênh lệch áp suất cao trong quá trình đóng cửa.

Vận hành nhanh: Chọn các mẫu có tốc độ đóng/mở từ 0,05 giây đến 0,1 giây, lý tưởng cho các hệ thống tự động.

Thiết kế nhỏ gọn: Nhẹ và tiết kiệm không gian để dễ dàng tích hợp vào các mạng lưới đường ống đa dạng.

Hướng dẫn cài đặt

Để đảm bảo hiệu suất lâu dài và ngăn ngừa hư hỏng cấu trúc, việc lắp đặt phải được thực hiện bởi các chuyên gia có trình độ.

Chuẩn bị: Đảm bảo hệ thống đường ống sạch sẽ. Tháo nắp bảo vệ và kiểm tra các cổng xem có mảnh vụn không.

Căn chỉnh: Xác nhận rằng các ống nối đã được căn chỉnh hoàn hảo. Độ lệch quá mức tạo ra ứng suất lắp đặt có thể làm hỏng van.

Dụng cụ đúng: Sử dụng cờ lê hoặc kẹp ống có mômen xoắn thích hợp lên phần lục giác hoặc bát giác của van gần ren được siết chặt nhất. Không bao giờ tác dụng lực vào đầu đối diện vì điều này có thể làm biến dạng cơ thể.

Bịt kín ren: Chỉ sử dụng chất bịt kín PTFE trên ren ống. Tuân theo tiêu chuẩn ISO 228 về chiều dài ren; không siết quá chặt, vì sợi chỉ "chạm đáy" có thể làm hỏng bề mặt bịt kín bên trong.

Hỗ trợ hệ thống: Cung cấp hỗ trợ đầy đủ để ngăn trọng lượng đường ống gây áp lực lên van.

Kiểm tra trước khi bảo dưỡng: Xác minh xếp hạng áp suất và nhiệt độ phù hợp với hệ thống và xoay vòng van hoàn toàn (Mở/Đóng) một lần trước khi vận hành.

Hướng dẫn vận hành

Chức năng: Van bi ren cái chỉ dành cho dịch vụ bật/tắt. Chúng phải được giữ mở hoàn toàn hoặc đóng hoàn toàn và không được sử dụng để điều tiết (điều chỉnh dòng chảy).

Cơ chế: Đây là những van hai chiều. Vị trí tay cầm cho biết hướng dòng chảy.

Phòng chống búa nước: Không đóng van quá đột ngột để tránh hiện tượng “búa nước” (áp suất tăng đột ngột).

Cách sử dụng tay cầm: Chỉ sử dụng tay cầm do nhà máy cung cấp. Không bao giờ sử dụng phần mở rộng để tăng đòn bẩy, vì mô-men xoắn quá mức sẽ làm hỏng các bộ phận bên trong.

Kiểm tra & Bảo trì

Chăm sóc chung: Việc bảo trì thường xuyên thường không cần thiết ngoài việc thỉnh thoảng kiểm tra việc đạp xe và đóng gói thân xe.

Lọc: Nên lắp đặt bộ lọc ở đầu vào hệ thống để bảo vệ vòng đệm bên trong của van.

Kiểm soát rò rỉ: Nếu xảy ra rò rỉ thân, hãy siết chặt đai ốc đóng gói theo chiều kim đồng hồ 1/4 vòng. Bao bì PTFE được thiết kế để bù đắp.

Cảnh báo an toàn: Không bao giờ cố gắng đóng gói lại hoặc tháo rời van trong khi hệ thống đang được điều áp. Luôn giảm bớt áp lực trước.

Không tháo rời: Chúng tôi khuyên bạn không nên tháo rời van hai mảnh để thay thế một bộ phận, vì điều này thường ảnh hưởng đến tính toàn vẹn của thân/đuôi.
