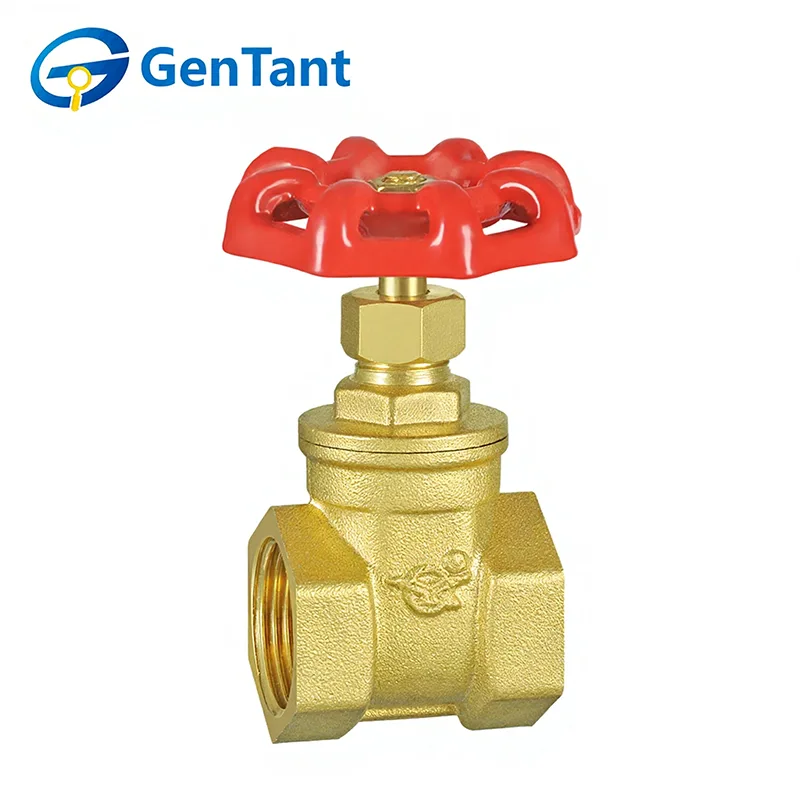

Van cổng hạng trung

Van cổng hạng trung là van chuyển động tuyến tính linh hoạt và bền bỉ được thiết kế để phục vụ cách ly đáng tin cậy trong nhiều hệ thống xử lý chất lỏng. Chức năng chính của nó là cung cấp một đường dẫn dòng thẳng hoàn toàn, không bị cản trở khi mở hoàn toàn và ngắt hoàn toàn khi đóng hoàn toàn. Điều này đạt được thông qua việc nâng hoặc hạ một cổng đặc, hoặc một cái nêm, vuông góc với dòng chảy, tạo ra một vòng đệm kín đối với các đế van. Được thiết kế để có hiệu suất mạnh mẽ mà không yêu cầu áp suất và nhiệt độ cực cao của các ứng dụng hạng nặng, nó phù hợp lý tưởng để kiểm soát bật/tắt nước, dầu, khí đốt và hơi nước trong các cơ sở đô thị, thương mại và công nghiệp, mang lại khả năng chống dòng chảy thấp và tuổi thọ lâu dài khi vận hành chính xác.

Tính năng và ứng dụng sản phẩm

Van cổng công suất trung bình được thiết kế để điều khiển bật/tắt đáng tin cậy trong các hệ thống đường ống áp suất vừa phải. Nó có thân máy chắc chắn, tùy chọn thân tăng hoặc không tăng và cổng kín để giảm áp suất tối thiểu khi mở hoàn toàn. Thích hợp cho các ứng dụng nước, dầu, khí đốt và hơi nước áp suất thấp, nó được sử dụng rộng rãi trong các hệ thống công nghiệp, thương mại và đô thị để cách ly, phân phối và kiểm soát quy trình khi không cần hoạt động thường xuyên.

Thông số sản phẩm

Thông số kỹ thuật

Áp suất danh nghĩa: 1,6 MPa

Môi trường làm việc: Nước

Nhiệt độ hoạt động: -10°C ≤ T ≤ 100°C

Chủ đề phù hợp với tiêu chuẩn ISO 228

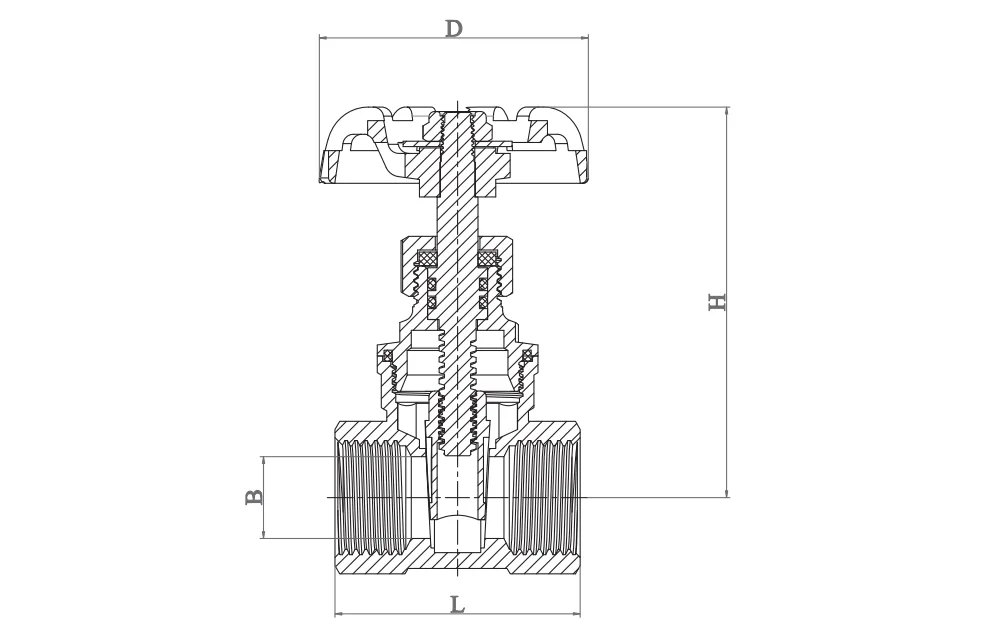

Kích thước sản phẩm

Hướng dẫn cài đặt

1. Làm sạch và chuẩn bị kỹ lưỡng hệ thống đường ống trước khi lắp đặt van.

2.Trước khi lắp đặt, hãy tháo mọi nắp bảo vệ ở đầu van và kiểm tra các cổng van cũng như bề mặt tựa để đảm bảo chúng sạch sẽ.

3. Cung cấp sự hỗ trợ đầy đủ cho van để tránh căng thẳng khi kết nối đường ống.

4. Xác nhận rằng xếp hạng áp suất và nhiệt độ của van phù hợp với điều kiện sử dụng dự định.

5. Trước khi đưa Van cổng hạng trung vào sử dụng, hãy xoay vòng hoàn toàn từ mở sang đóng để xác minh hoạt động trơn tru.

6.Sau khi lắp đặt, hãy kiểm tra xem đai ốc đóng gói đã được siết chặt đúng cách chưa.

7.Đối với van cổng và van cầu, nên lắp đặt với thân thẳng đứng và tay cầm vận hành ở trên.

Hướng dẫn vận hành

Van cổng hạng trung được vận hành bằng tay. Xoay tay cầm ngược chiều kim đồng hồ để mở và theo chiều kim đồng hồ để đóng.

Kiểm tra và bảo trì

1. Nói chung không cần phải kiểm tra định kỳ và bảo trì phòng ngừa, ngoài việc thỉnh thoảng điều chỉnh việc đóng gói thân và đạp xe định kỳ của van từ mở sang đóng.

2.Nếu xảy ra rò rỉ vòng đệm, hãy siết chặt đai ốc đóng gói theo chiều kim đồng hồ khoảng một phần tư vòng—hoặc cho đến khi ngừng rò rỉ—để tăng áp suất bịt kín lên vòng đệm thân. Không bao giờ đóng gói lại van khi nó đang chịu áp suất hệ thống.

3. Khi thay thân van, hãy thay thế vật liệu đóng gói.

Phụ tùng thay thế

Trong điều kiện hoạt động bình thường, hiếm khi cần đến các bộ phận thay thế. Các phụ tùng thay thế được khuyên dùng cho từng loại van bao gồm: Tay cầm, đai ốc tay cầm, vòng đệm, đệm kín, đai ốc đóng gói.

Khi đặt hàng các bộ phận, vui lòng cung cấp số hình, kích thước, bộ phận cần thiết và tuổi gần đúng của van.
