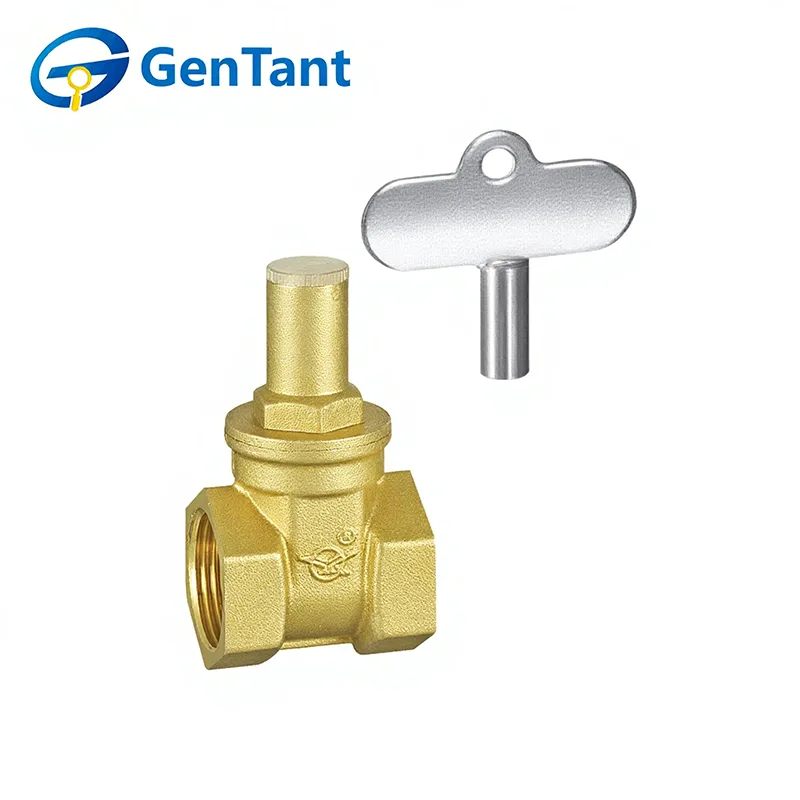

Van cổng có thể khóa tam giác

Van cổng có thể khóa tam giác là thiết bị kiểm soát dòng chảy chuyên dụng được thiết kế để cách ly an toàn trong hệ thống đường ống. Chức năng cốt lõi của nó là cho phép hoặc chặn hoàn toàn dòng chất lỏng qua chuyển động tuyến tính của cổng hình nêm, trong khi cơ cấu khóa hình tam giác tích hợp cho phép cố định vị trí của van (mở hoặc đóng) bằng ổ khóa. Điều này ngăn chặn hoạt động trái phép hoặc vô tình, đảm bảo an toàn hệ thống quan trọng, truy cập có kiểm soát để bảo trì và quản lý luồng chính xác trong các ứng dụng cần bảo mật vận hành, chẳng hạn như trong các tiện ích công cộng, dịch vụ tòa nhà thương mại và quy trình công nghiệp.

Tính năng và ứng dụng sản phẩm

Van cổng hình tam giác có thể khóa được thiết kế để điều khiển bật/tắt an toàn trong hệ thống đường ống cấp nước và tiện ích. Nó có thân van bền và cơ chế khóa phím tam giác giúp ngăn chặn hoạt động trái phép và giả mạo. Khi mở hoàn toàn, nó mang lại khả năng chống dòng chảy tối thiểu và hiệu suất bịt kín đáng tin cậy. Van này được sử dụng rộng rãi trong mạng lưới nước đô thị, dịch vụ xây dựng, hệ thống HVAC và đường ống công nghiệp, nơi cần có sự an toàn, truy cập có kiểm soát và cách ly đáng tin cậy.

Thông số sản phẩm

Thông số kỹ thuật

① Được làm từ chất liệu đồng cao cấp sử dụng quy trình dập đỏ và rèn nóng.

② Van cổng có thể khóa tam giác hoạt động với các chất như nước, dầu và khí đốt.

③ Nhiệt độ hoạt động: -10°C ≤ t ≤ 120°C.

④ Áp suất làm việc tối đa cho phép (PN): 16bar.

Kiểu kết nối chủ đề

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1/1/4"), DN40 (1/1/2"), DN50 (2")

Thành phần vật liệu

Thân van, nắp ca-pô, cổng: HPb59-1

Yếu tố niêm phong: EPDM

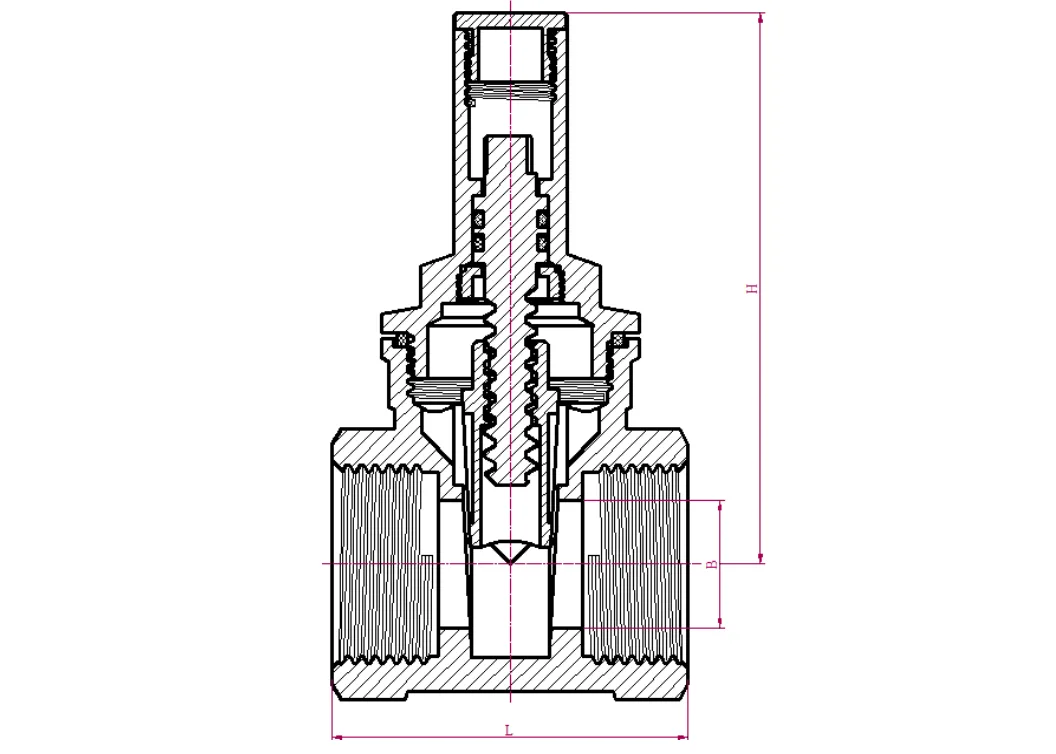

Kích thước sản phẩm

Hướng dẫn cài đặt

1.1 Đối với van cổng ren, đảm bảo rằng cổng ở vị trí đóng hoàn toàn trong quá trình lắp đặt và siết chặt. Vật liệu bịt kín như băng PTFE phải sạch và không có mảnh vụn.

1.2 Khi lắp đặt van cổng ren phải đảm bảo đường ống vuông góc với mặt đầu thân van. Chỉ kẹp phần lục giác hoặc bát giác cùng phía với ren trong khi siết chặt—không kẹp phần lục giác hoặc bát giác đối diện. Mômen lắp đặt không được vượt quá 50 N·m đối với DN15 và DN20, và không được vượt quá 70 N·m đối với DN25 để tránh thân van bị biến dạng hoặc hoạt động kém.

1.3 Khi nối van cổng ren vào đầu ống, ren trong có thể côn hoặc song song nhưng ren ngoài phải là ren ống côn. Việc không tuân thủ có thể dẫn đến kết nối lỏng lẻo và rò rỉ.

1.4 Điểm này lặp lại yêu cầu nêu ở mục 1.3: ren trong có thể côn hoặc song song, trong khi ren ngoài phải côn để tránh rò rỉ do các kết nối lỏng lẻo.

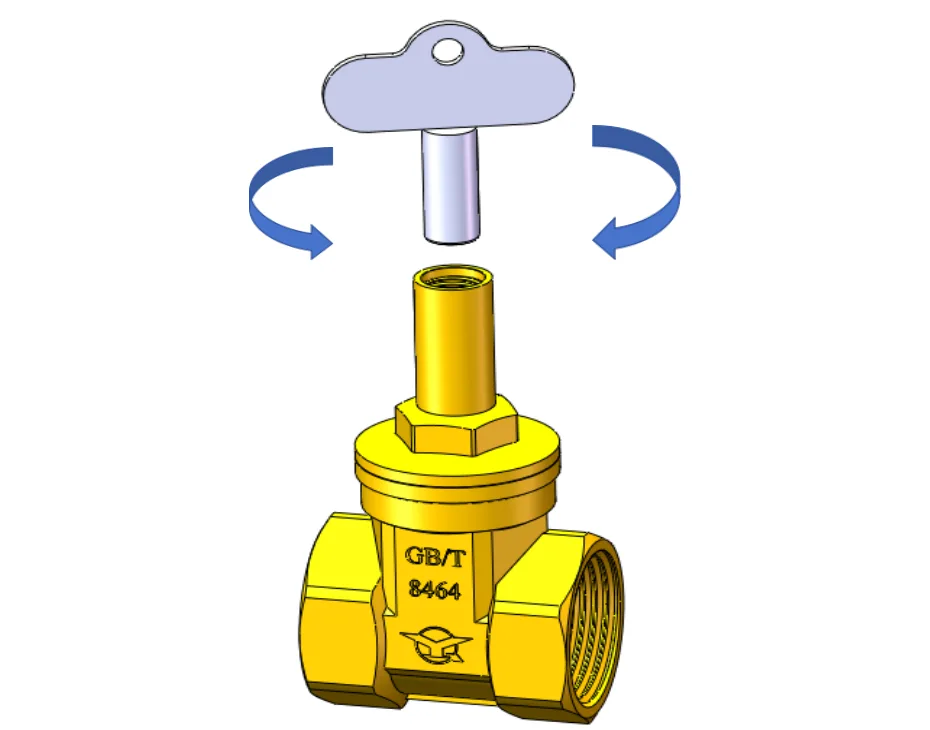

1.5 Để vận hành Van cổng có thể khóa tam giác: xoay theo chiều kim đồng hồ để đóng và ngược chiều kim đồng hồ để mở. Không sử dụng thêm bất kỳ dụng cụ nào hoặc dùng lực quá mạnh vì có thể làm hỏng cấu trúc van.

1.6 Chỉ nên sử dụng van ở vị trí mở hoàn toàn hoặc đóng hoàn toàn để kéo dài tuổi thọ sử dụng. Van không được mở một phần cho mục đích tiết lưu và không được sử dụng làm van cuối.
